RBCCE

快速上手

软件安装

环境要求

  • 操作系统：Windows10 及以上操作系统
  • 第三方软件：
    • AutoCAD:
      • 二维图形导入与导出要求 AutoCAD 2007 及以上版本
      • 三维图形导出 要求 AutoCAD 2014 及以上版本
    • Office:
      • RBCCE 部分报表及计算书输出功能，要求 Office 2007 及以上版本，最好 2010 以上版本
    • Revit:
      • RBCCE 可以生成 Rct 命令流，用于在 Revit 中自动建模，要求 Revit 2018 版本

下载与安装

注册与登录

RBCCE 目前采用注册授权，使用软件前需要先使用手机号进行注册。

  • 注册

  • 登录

    • 手机号登录
    • 钉钉扫码登录
    • 微信扫码登录

软件概述

主界面

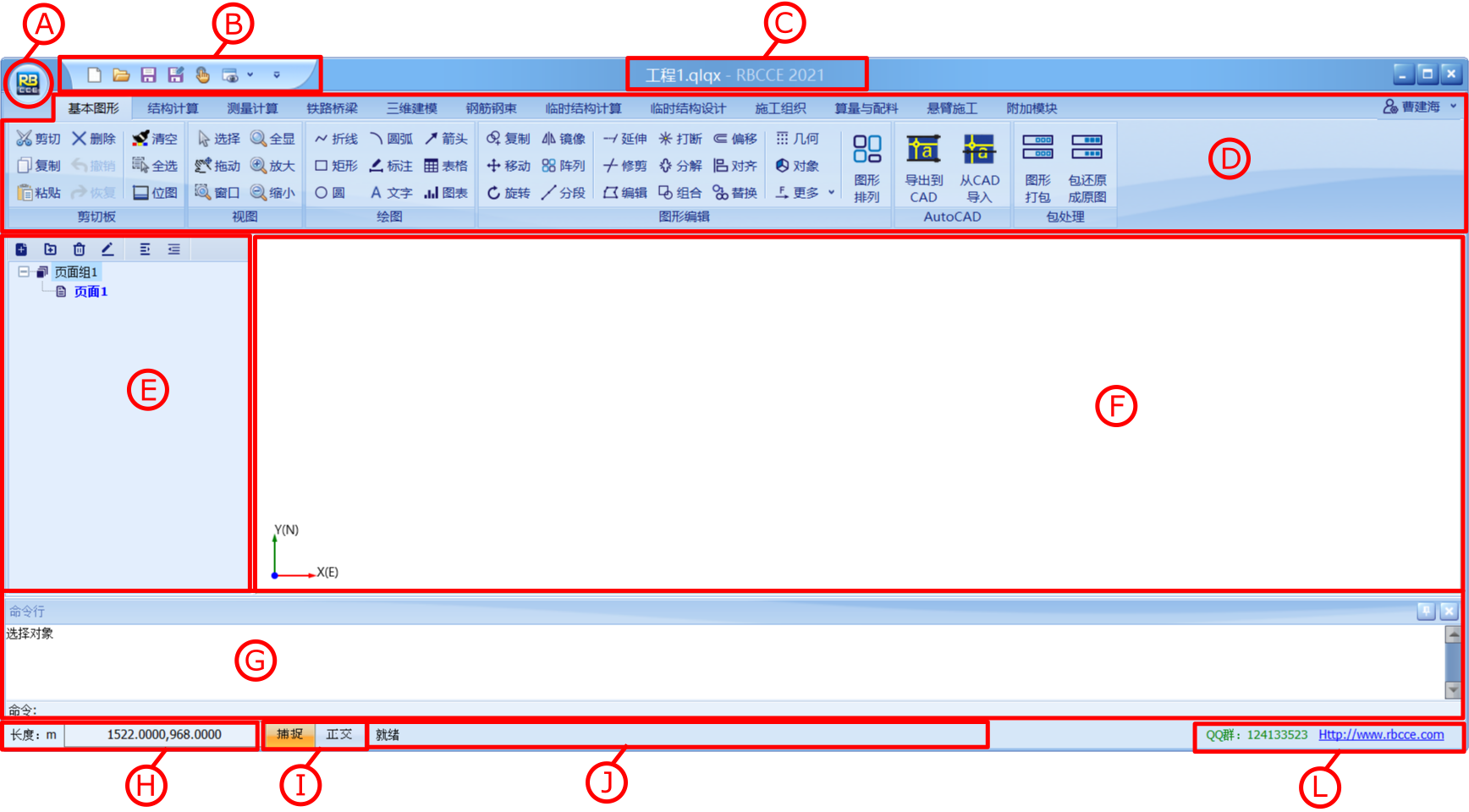

RBCCE 主界面如下图所示 RBCCE主界面

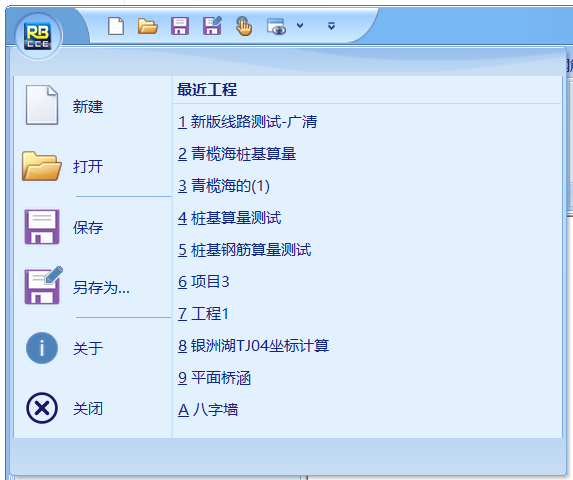

  • 文件菜单（图中 A 区）：用于与工程文件相关的操作菜单，包括新建、打开、保存、另存为等，并显示最近打开过的工程文件列表 RBCCE文件菜单

  • 快捷工具条（图中 B 区)：用于常用操作命令的快速选择

  • 标题栏（图中 C 区）：该区显示当前打开的工程文件名称和当前软件版本

  • Ribbon 菜单面板（图中 D 区）：该区显示 RBCCE 中所有操作命令，如图形的绘制、编辑等操作均可在该区域实现

  • 图形页面管理面板（图中 E 区）：该区域用于管理当前工程文件中的图形页面及页面组，包括新建、删除、重命名等操作

  • 内容显示（ 图中 F 区）：该区域用于图形对象的绘制、显示、编辑等所有与图形相关的操作，是软件的内容显示区

  • 命令行（图中 G 区）：该区域为软件的命令行功能区，用于命令输入、操作提示等，并显示命令历史

  • 坐标显示（图中 H 区）：该区域用于当前鼠标位置坐标的显示

  • 捕捉及正交（图中 I 区）：该区域用于设置图形捕捉，以及是否开启正交模式

  • 命令提示（图中 J 区）：该区域用于显示当前命令操作的提示信息

  • 网站信息（图中 L 区）：该区域显示软件的官网地址和用户交流群信息

工程文件

RBCCE 以工程文件进行数据管理，每一个工程文件代表一组数据（或一个文档）。工程文件以“.qlqx”为后缀名。

单位约定

RBCCE 中对以下单位进行了默认约定

  • 长度单位：米；RBCCE 中的所有图形页面上显示的图形均以米为长度单位
  • 力学单位：kN，kN/m，kN/㎡，kN/m³，kPa，MPa

功能模块

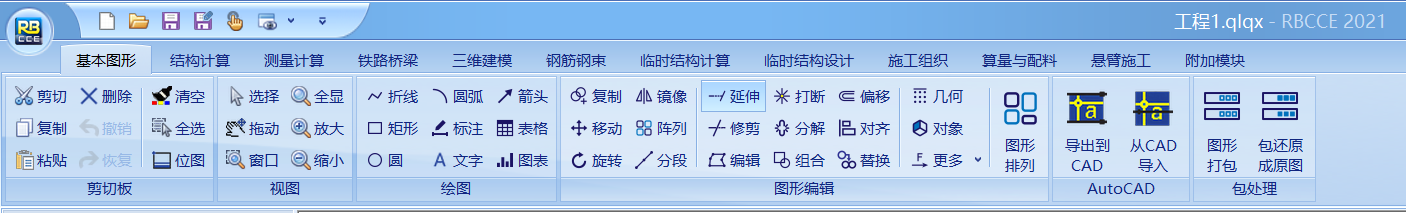

  • 基本图形

    本功能模块包括图形的绘制、编辑、视图操作、剪切复制以及导入导出等功能，用于基本几何图形的绘制与编辑。 更多信息基本图形

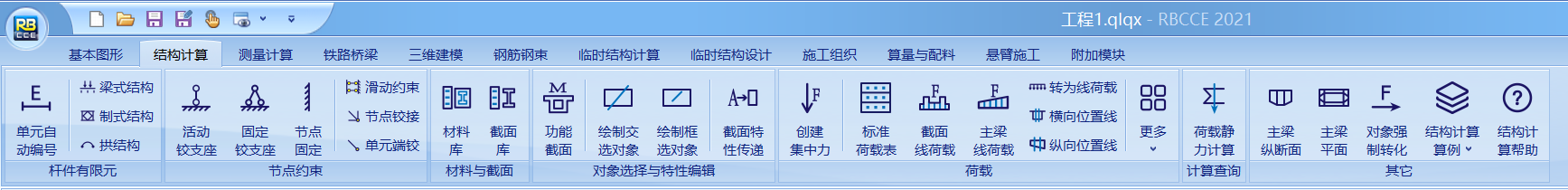

  • 结构计算

    本功能模块包括结构有限元的创建、编辑、求解，截面特性计算，桥梁荷载快速加载等功能，用于结构力学快速求解。 更多信息结构计算

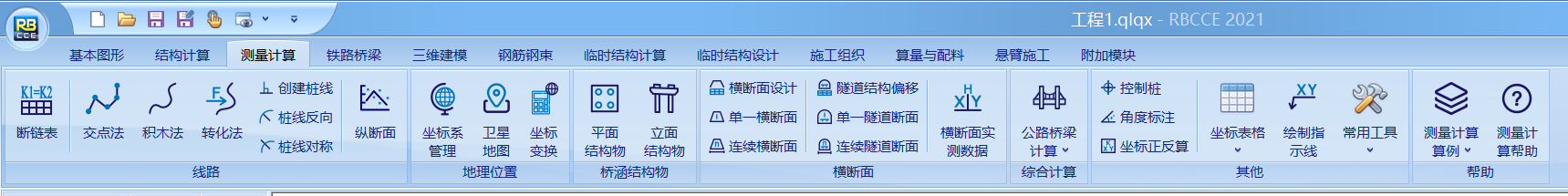

  • 测量计算

    本功能模块主要用于线形工程的施工测量计算，包括断链表、线路中线、线路纵断面、平面与立面结构物、横断面、隧道断面等计算功能。 更多信息测量计算

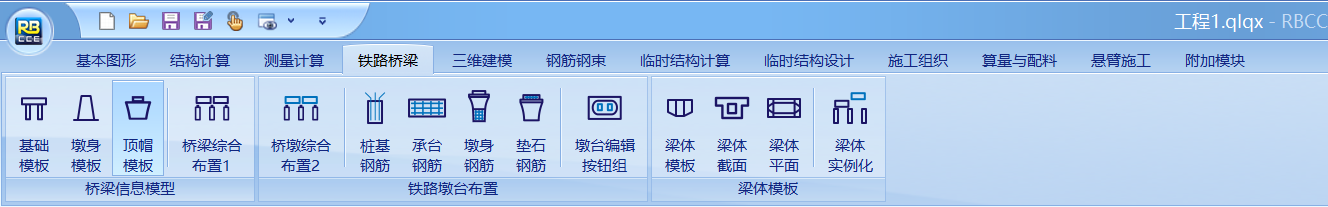

  • 铁路桥梁

    更多信息铁路桥梁

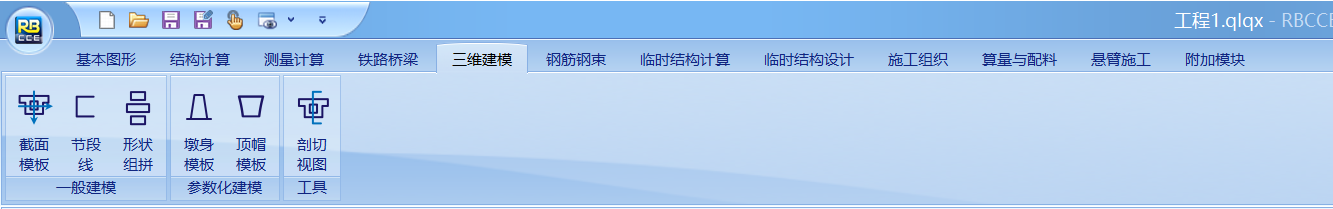

  • 三维建模

    本功能模块主要用于三维模型的建立，包括基于节段线的任意三维建模和基于参数化的桥梁构件三维建模。 更多信息三维建模

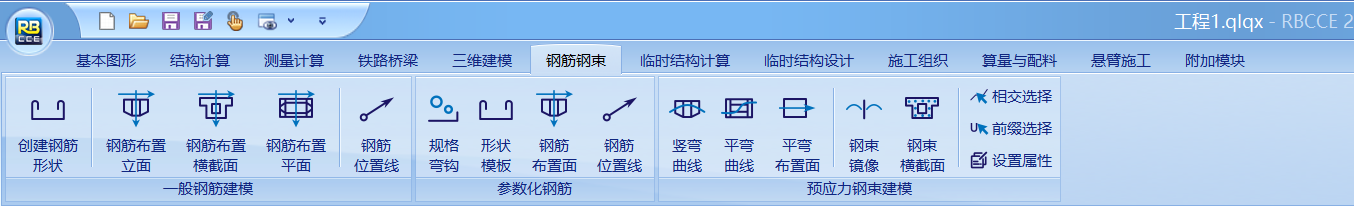

  • 钢筋钢束

    本功能模块主要用于桥梁钢筋与主梁预应力钢束的三维建模。 更多信息

    钢筋钢束

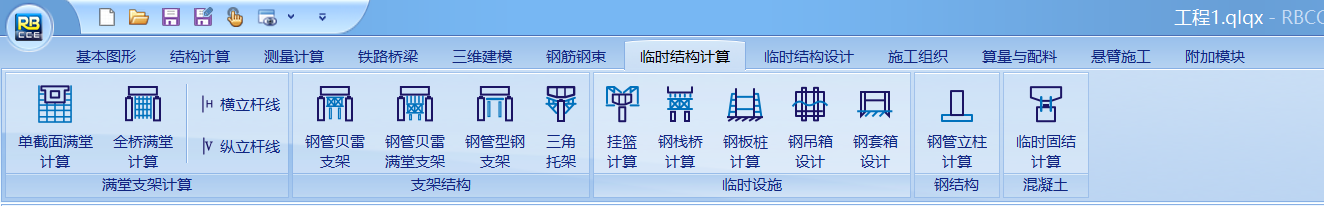

  • 临时结构计算

    更多信息临时结构计算

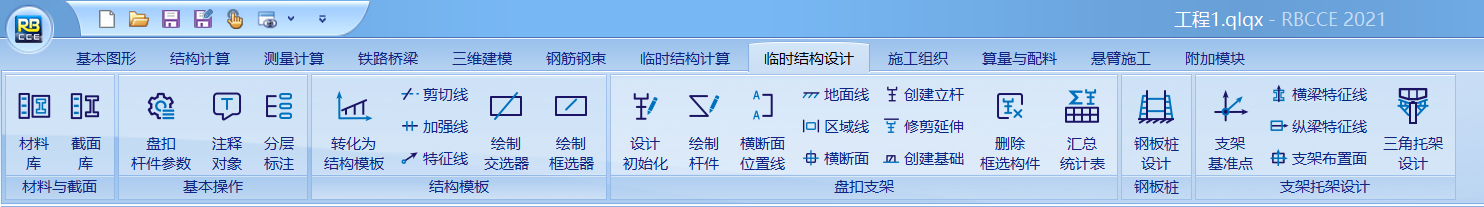

  • 临时结构设计

    更多信息临时结构设计

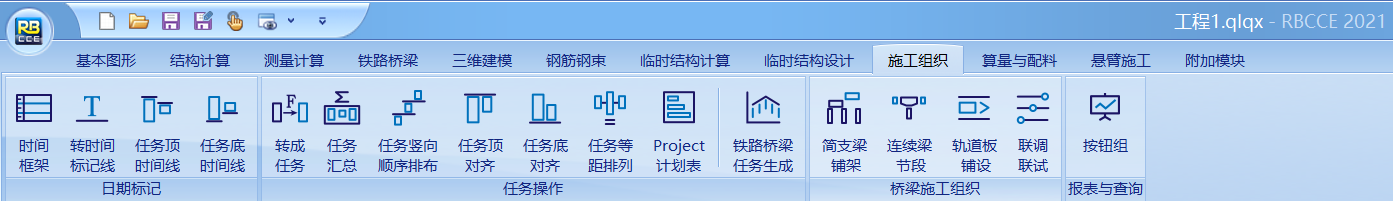

  • 施工组织

    更多信息临时结构设计

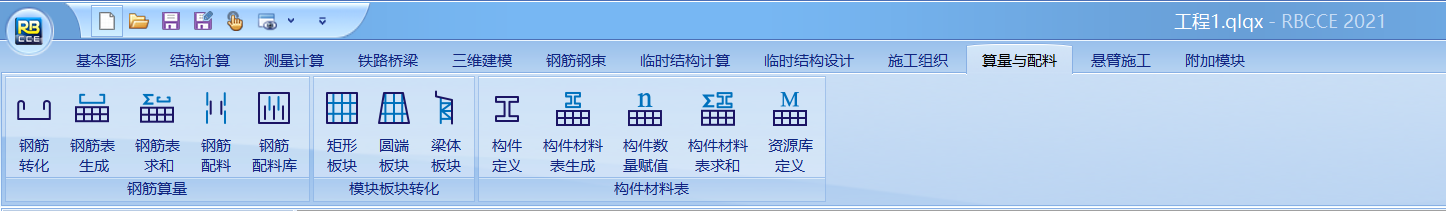

  • 算量与配料

    更多信息算量与配料

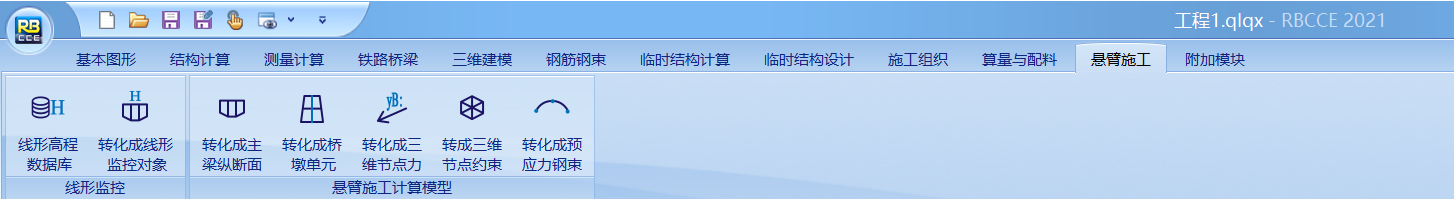

  • 悬臂施工

    更多信息悬臂施工

二次开发

RBCCE提供了基于Python语言的二次开发接口，可以利用Python语言丰富、高质量的标准库及第三方库，结合现有的图形流技术和工程算法，协同高效地解决复杂多样的工程问题。 更多信息

上次更新:
贡献者: CJH
