通用建模

用户可以直接利用RBCCE提供的命令创建长方体、圆柱体、圆锥体、球体和楔形体等基本几何体，也可通过拉伸旋转二维对象来获得三维模型。创建的基本三维模型可以通过剪切合并、分割或装配的方式拼装为复杂的三维模型。

基本几何体

创建长方体

创建长方体的方法如下，选择“三维建模＞通用建模＞基本几何体＞长方体”命令；

启动命令后，弹出“三维几何体”对话框。

在对话框中“尺寸参数”区域内录入长方体的长(Dx)、宽(Dy)和高(Dz)，“Enter(↙)”键完成录入并在对话框左侧显示录入长方体形状；

单击“确定”按钮放置于图形页面内即完成长方体三维体创建。

提示

可通过在命令行输入命令：“BIMBASEGEOBOX↙”启动创建长方体的命令。

创建圆柱体

创建圆柱体的方法如下，选择“三维建模＞通用建模＞基本几何体＞圆柱体”命令；

启动命令后，弹出“三维几何体”对话框。

在对话框中“尺寸参数”区域内录入圆柱体的半径R、高度H和圆柱拉伸方向，“Enter(↙)”键完成录入并在对话框左侧显示；

单击“确定”按钮放置于图形页面内即完成圆柱体三维体创建。

提示

可通过输入命令：“BIMBASEGEOCYLINDER↙”启动创建圆柱体的命令。

创建圆锥体

创建圆锥体的方法如下，选择“三维建模＞通用建模＞基本几何体＞圆锥体”命令；

启动命令后，弹出“三维几何体”对话框。

在对话框中“尺寸参数”区域内录入圆锥体的底半径R1、顶半径R2、圆锥体拉伸高度和拉伸方向，“Enter(↙)”键完成录入并在对话框左侧显示；

单击“确定”按钮放置于图形页面内即完成圆锥体三维体创建。

提示

可通过输入命令：“BIMBASEGEOCONE↙”启动创建圆锥体的命令。

创建球体

创建球体的方法如下，选择“三维建模＞通用建模＞基本几何体＞球体”命令；

启动命令后，弹出“三维几何体”对话框。

在对话框中“尺寸参数”区域内录入球体的半径R，“Enter(↙)”键完成录入并在对话框左侧显示；

单击“确定”按钮放置于图形页面内即完成球体三维体创建。

提示

可通过输入命令：“BIMBASEGEOSPHERE↙”启动创建球体的命令。

创建圆环体

创建圆环体的方法如下，选择“三维建模＞通用建模＞基本几何体＞圆环体”命令；

启动命令后，弹出“三维几何体”对话框。

在对话框中“尺寸参数”区域内录入圆环体的旋转半径R1、圆环半径R2和圆环体旋转轴，“Enter(↙)”键完成录入并在对话框左侧显示；

单击“确定”按钮放置于图形页面内即完成圆环体三维体创建。

提示

可通过输入命令：“BIMBASEGEOTORUS↙”启动创建圆环体的命令。

创建楔形体

创建楔形体的方法如下，选择“三维建模＞通用建模＞基本几何体＞楔形体”命令；

启动命令后，弹出“三维几何体”对话框。

在对话框中“尺寸参数”区域内录入楔形体的拉伸方向，根据拉伸方向录入楔形体的长(Dx)、宽(Dy)、拉伸高(Dz)和楔形体的顶长(Ltx)，“Enter(↙)”键完成录入并在对话框左侧显示；

单击“确定”按钮放置于图形页面内即完成楔形体三维体创建。

提示

可通过输入命令：“BIMBASEGEOWEDGE↙”启动创建楔形体的命令。

创建三维文字

创建三维文字的方法如下，选择“三维建模＞通用建模＞基本几何体＞楔形体”命令；

启动命令后，弹出“三维几何体”对话框。

在对话框中“尺寸参数”区域内选择字体名称、样式、高度、厚度和三维字体内容及字体方向等，“Enter(↙)”键完成录入并在对话框左侧显示；

单击“确定”按钮放置于图形页面内即完成三维文字三维体创建。

提示

可通过输入命令：“BIMBASEGEOTEXT3D↙”启动创建三维文字的命令。

外部模型导入

外部导入体可导入两种格式：Brep(*.brep)和Step文件(*.step)；Brep文件导入的是单一的一个三维几何体，Step文件导入的是多个的三维几何体拼装的三维装配模型,IGES文件是CAD三维模型导入格式。

• Brep格式导入

导入Brep文件的方法如下，择“三维建模＞通用建模＞基本几何体＞Brep导入”命令；

启动命令后，弹出“三维几何体”对话框。

在对话框中“尺寸参数”区域内选择要导入几何体的尺寸单位，单击“导入几何体”按钮。

弹出“导入几何形状”对话框，选择要导入的Brep文件，单击“打开”按钮。

单击“确定”按钮放置于图形页面内即完成导入三维体创建。

提示

可通过输入命令：“BIMBASEGEOIMPORT↙”启动Brep导入的命令。

• Step、IGES格式导入

导入Step文件的方法如下，选择“三维建模＞通用建模＞基本几何体＞Step、IGES导入”命令；

启动命令后，弹出“导入Step、IGES文件”对话框。

选择要导入的Step文件，单击“打开”按钮；单击“确定”按钮放置于图形页面内即完成导入三维体创建。

双击激活图形对象可三维查看导入三维体(该三维体为装配模型，可对其进行装配对象的任意操作)。

提示

1. 软件提供了截面的“中中”等九个快速定位基准点方便用户快速定位（采用快速定位时需注意偏移值为0，否则定位不准）。
2. 也可在显示二维视图的时，拖动基点指定距离的距离来修改基点位置。
3. 采用箭头或指示线指定基点时，箭头或指示线指定位置为基点位置。

截面模板

截面模板用于描述三维形体在变化位置的横截面形状。

截面模板命令启动方法如下，选择“三维建模＞通用建模＞截面模板”命令；

提示

可通过输入命令：“BIMSECTION↙”启动Brep导入的命令。

启动命令后，弹出“截面模板”对话框。

① 在对话框“名称”栏内可修改截面模板名称，并通过“字高”控制其在图形页面内名称大小。

② 在“基点定义”区域内输入“水平偏移”(X)、“竖向偏移”(Y)，可指定截面模板基点位置；也可用箭头或指示线与操作页面内的截面模版相交来指定基点。

③ 单击“确定”按钮完成截面模板创建。

提示

1. 截面模板必须为封闭的几何图形；
2. 截面模板可以由多个封闭图形组成，但不能相交；
3. 参考箱梁截面，多个封闭的几何图形嵌套时，可达到空心效果。

创建拉伸体

指定截面形状、拉伸长度以及拉伸方向后可创建拉伸体。

首先创建截面模板，完成后点击三维建模-->创建拉伸体按钮。

创建拉伸体

这里对除基点与显示外的尺寸参数进行说明。

• 拉伸截面：可选择当前图形页面上的任意截面作为拉伸的基准截面。
• 拉伸长度：拉伸体长度。
• 截面旋转：输入角度以旋转截面模板。
• 方向：指定截面拉伸的正方向，可参考左侧三位查看器中坐标轴，也可自定义拉伸方向。

修改参数，点击左侧三位查看器可预览对象，使用shift+滚轮（按住）可任查看对象，点击确定按钮，将其放到图形页面上，完成操作。

提示

• 选中组合形状后点击创建拉伸体也可完成拉伸体创建，但无法修改截面。

创建旋转体

指定截面形状、拉伸长度以及拉伸方向后可创建拉伸体。

首先创建截面模板，完成后点击三维建模-->创建旋转体按钮。

创建旋转体

这里对除基点与显示外的尺寸参数进行说明。

• 旋转截面：可选择当前图形页面上的任意截面作为拉伸的基准截面。
• 截面偏移：截面基点与旋转轴的距离。
• 旋转角度：旋转体旋转角度。
• 方向：指定截面旋转轴的方向，可参考左侧三位查看器中坐标轴，也可自定义拉伸轴。

修改参数，点击左侧三位查看器可预览对象，使用shift+滚轮（按住）可任查看对象，点击确定按钮，将其放到图形页面上，完成操作。

提示

• 选中组合形状后点击创建旋转体也可完成旋转体创建，但无法修改截面。
• 如使用截面模板进行旋转，基点一般位于两侧，或截面进行偏移，否则模型重叠会报错。

创建放样体

创建放样体功能可以使得截面沿空间曲线进行拉伸。

首先创建截面模板，完成后点击三维建模-->创建放样体按钮。

创建放样体

这里对除基点与显示外的部分尺寸参数进行说明。

• 放样截面：可选择当前图形页面上的任意截面作为放样的基准截面。
• 截面定位：截面与放样路径的相对关系。
• 截面旋转：输入角度以旋转截面模板。
• 圆角过渡：折角位置采用圆角进行拟合。
• 路径类型：放样路径的类型，有坐标拟合和线路计算。
• B样条拟合：当放样路径为坐标拟合时，可选择拟合效果为折线或平滑曲线。
• 分段长度：当放样路径为线路计算时，指拟合精度，该值越小越精细。

完成后点击计算查看效果，使用shift+滚轮（按住）可任查看对象，点击确定按钮，放到图形页面上，完成操作。

创建放样体

提示

1. 选中组合形状后点击创建放样体也可完成放样体的创建，但无法修改截面。
2. 使用线路计算时，需要提前完成断链表、纵断面和线路中线的创建。
3. 在对话框右侧操作一栏中，可对该三维几何体进行镜像、缩放等操作，同样的功能在基本几何体、拉伸体、旋转体中同样适用。
4. 镜像功能也可通过基本图形功能中的镜像功能实现。

基本图形镜像

节段线

基于截面模板与节段线的三维建模方式，可以通过截面模板与节段线创建简单的几何体，再通过多个简单几何体的组拼完成复杂几何体的创建。

节段线通过一条多段线来描述三维几何体的定位轴心线，即截面模板基点所在的基准线。绘制几何多段线（基本图形中的折线），点击三维建模-->节段线按钮。

节段线

这里对部分参数进行说明。

• 实体类型：实心或空心，实心用于后续组合，空心用于后续剪切。
• 组合方式：分为布尔并集和简单组合，二者区别在于布尔并集会将重合部分去除。
• 显示视图：节段线对象在图形页面上的显示视图（不是在左侧三维查看器中的显示视图）。
• 真实视图、隐藏线、名称：显示控件。
• 所属平面：在图形页面中所绘制的二维节段线，在三维查看其中默认为立面，即线位于XOZ面，改为平面后，线则位于XOY面。
• 截面旋转：输入角度以旋转截面模板。
• 截面定位：截面与放样路径的相对关系，可自行指定。
• 路径：节段线坐标增量，除自行绘制节段线外，还可在这里通过输入参数得到。

在弹出的对话框中，录入相关参数，并选择每个节段的左、中、右截面，选择截面后，点击更新按钮，可以预览成果的三维几何体，点击确定按钮，完成操作。

节段线

提示

• 如果只选择一个截面，则三维体为拉伸体；
• 如果分别选择左截面和右截面，则三维体为融合体，从左端线性的变化到右端；（节段线的起点为左端，终点为右端）
• 如果左、中、右三个截面均选择，则三维体为一个三截面的融合体，主要用于工程中花瓶桥墩的建模。
• 如需创建空间几何体，在节段线基础上可修改截面模板基准点，读者可自行尝试。

剪切合并

剪切合并本质上为布尔运算，用于创建复杂三维构件。这里采用简单模型对功能进行介绍，复杂构件参考视频进行学习。

三维模型示意

根据需要使用基本几何体、拉伸体、旋转体、放样体及节段线功能创建三维几何体的各个组成部分。

构件1（正方体功能，边长L=2）

构件2（正方体功能，边长L=1）

在RBCCE软件中，多个构件剪切合并的基本原理为：在二维图形页面上将构件相对位置摆好，从而控制两个方向的相对位置关系，第三个方向能够通过构件移动或提前设置基点来实现位置正确。

首先对构件进行剪切，操作如下，这里展示了构件移动和基点移动两个方法。

构件移动

基点移动

基点移动除了上述参数输入的操作外，还可以拖拽、使用基本图形中箭头指定操作，且更加方便。

基点拖拽、箭头指定

提示

1. 多个对象剪切合并时，显示视图必须相同，否则会失败；
2. 可以选择单个使用节段线创建的基本几何体，进行剪切合并，通过旋转得到几何体的不同视图，便于形状组拼；
3. 可以对组拼后的形状继续进行多次组拼，以满足复杂几何体的创建；
4. 几何体分为实心体和空心体，如果组成部分为空心体，则组拼时会自动对与其相交的实心体进行剪切；
5. 左下角可查看当前三维模型体积。

倒角圆角

用于在已有三维模型上快速创建倒角圆角。

选中三维模型，点击倒角圆角按钮。

倒角圆角

这里对部分参数进行说明。

• 倒角类型：可选择创建圆角或倒角。
• 选择类型：在右侧三维查看器中选择时的对象类型，如类型为选择边时，在右侧三维查看器中只能点选边，选择面时会选中的面所有边，选择所有边时会直接选中所有的边。
• 倒角边长/圆角半径：倒角/圆角尺寸。
• 选中边数：选中对象数量。

修改倒角类型及尺寸/半径，选择所需类型，在右侧三位查看器中选择边，选择完成后点击添加，即可完成倒角/圆角添加，点击确定按钮，放到图形页面上，完成操作。

倒角圆角添加

提示

• 按住Ctrl键进行框选，按住Shift键加选或减选。

三维分割

三维分割可利用折线将单个三维模型按需求切割为所需模型，在工程中可用于复杂墩身分段施工时混凝土方量的计算。

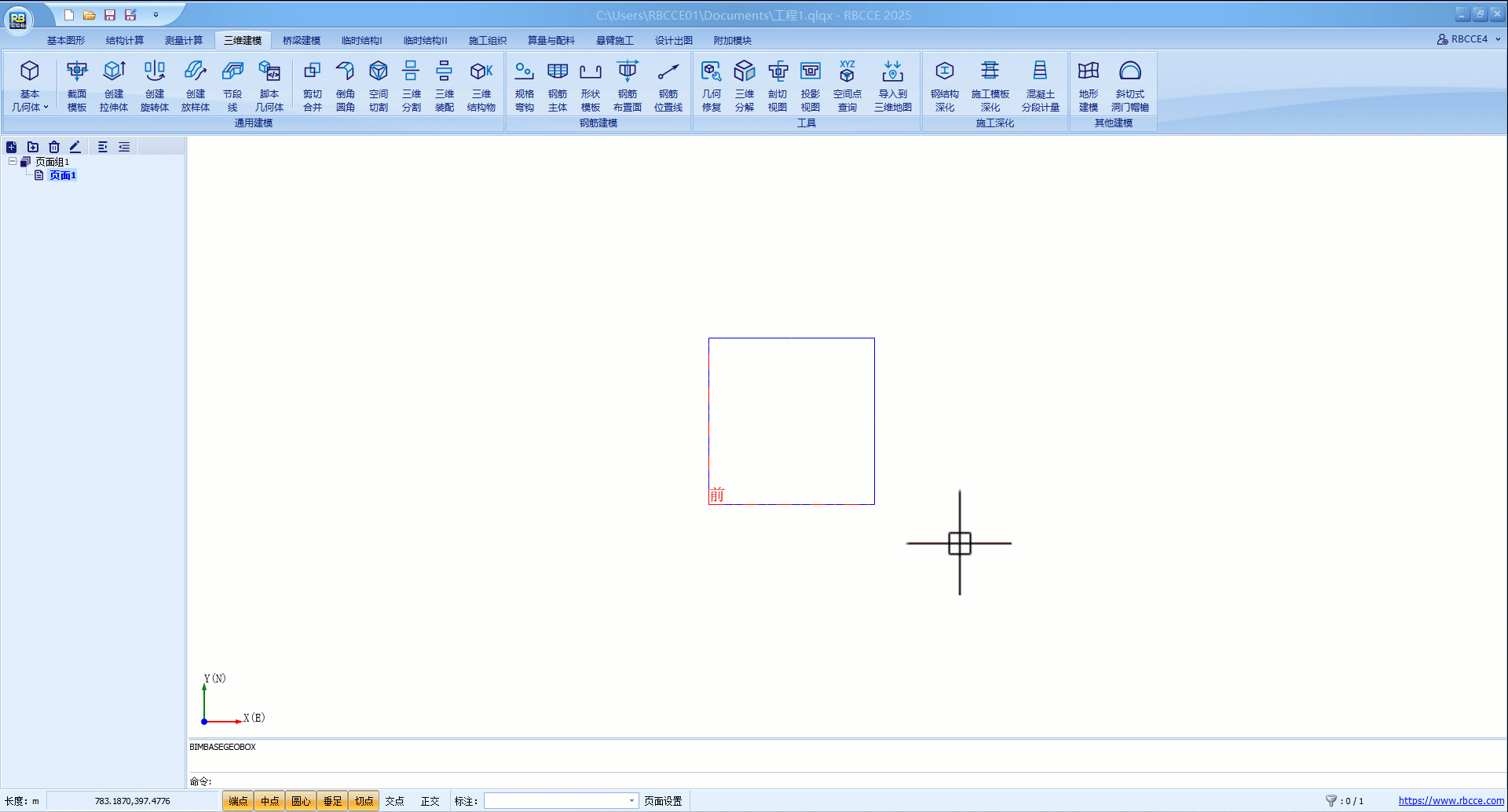

利用基本图形中的折线功能在三维模型上绘制折线，选中折线与三维模型，点击三维分割按钮，放到图形页面上，完成操作。

三维分割1

如果分割对象为不相交的对象组合，那么在三维分割时会一并将其分开。

三维分割2

提示

• 三维分割对象不能是模板对象，需要将模板对象创建为几何对象后进行三维分割。

三维装配

利用基本几何体、拉伸体、旋转体、放样体、节段线创建的构件，或经过三维剪切合并得到的复杂构件，可利用三维装配将其组装到一起，用于效果展示。

具体可参考剪切合并思路，二者组装思路一致，区别在于三维装配不进行布尔运算，仅用于组合与展示，因此需要进行布尔运算时，首先需要用剪切合并进行布尔运算，然后使用三维装配进行组装。

三维装配

通过在三维查看器中选中，可为任意对象设置名称、颜色、透明度、进行平移旋转，也可查看体积。

三维装配

这里参数较为简单，不多进行介绍。

提示

1. 模板对象无法参与三维装配，需创建基本几何体。
2. 三维装配对象可继续参与装配，实现多级列表效果。

三维结构物

为三维模型赋予定位信息，即可实现坐标计算、导入三维地图等操作。

在使用三维结构物之前，需要提前完成需要提前完成断链表、纵断面和线路中线的创建。

选中三维模型，点击三维结构物按钮。

三维结构物

输入相关参数，点击确定按钮，放到图形页面上，完成操作，相关参数含义可参考桥涵结构物。

提示

1. 三维结构物创建完成后，可创建测量对象进行坐标计算；
2. 三维结构物创建所需的三维模型不可以是模板对象；
3. 三维结构物不能修改基点，因此需要提点将基点定义好。
