图框

利用RBCCE软件提供的图框创建于管理功能,能够轻松、简单、高效的完成图纸的创建、保存与管理,方便日常绘图与出图工作。

管理图框

管理图框功能用于查看默认及已创建完成后保存的图框。

在设计出图页面中,点击管理图框按钮。

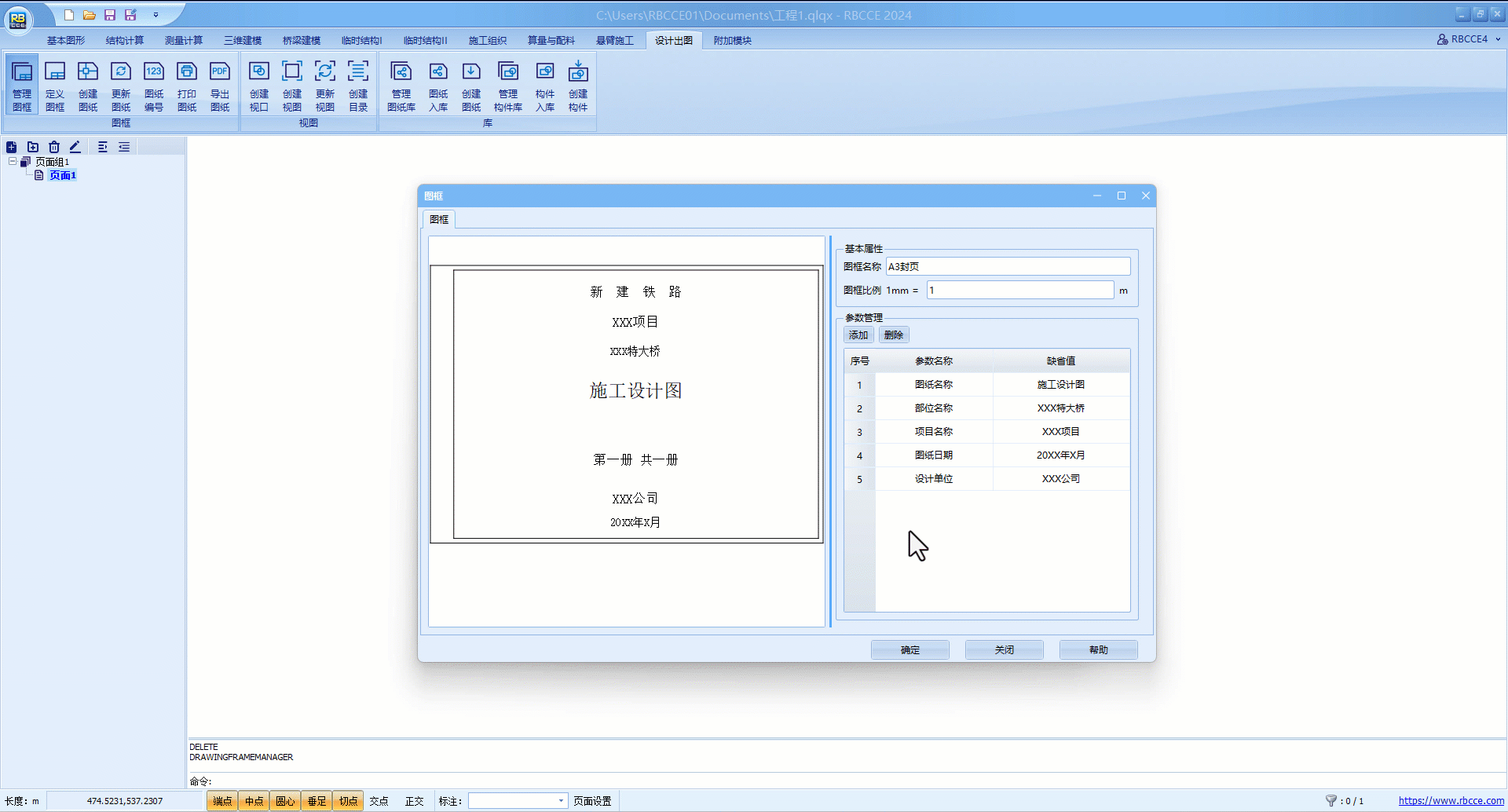

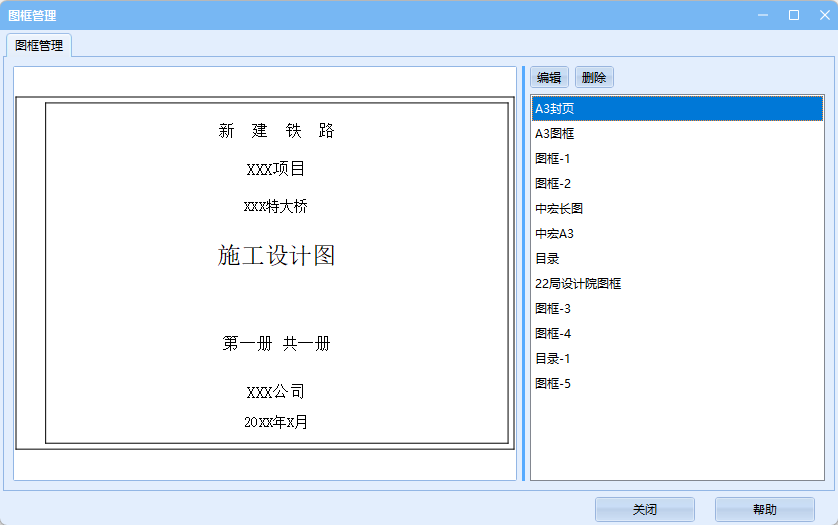

图框管理

在这里可对图框进行编辑,或对不需要的图框进行删除操作,选中所需编辑图框,点击编辑按钮。

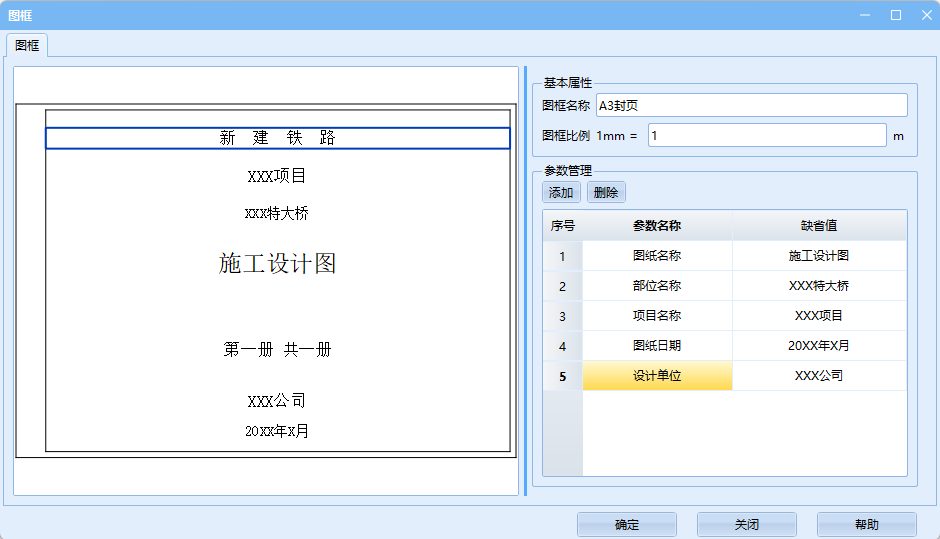

编辑

可修改当前图框名称及比例,也可对参数进行添加、删除或修改默认值。

添加参数:在右侧预览框中选中文字,点击添加按钮,修改名称及缺省值,完成操作。

参数添加

提示

  • 参数名称有下拉菜单,内置了部分参数名称,可依据实际情况选择或自行输入。

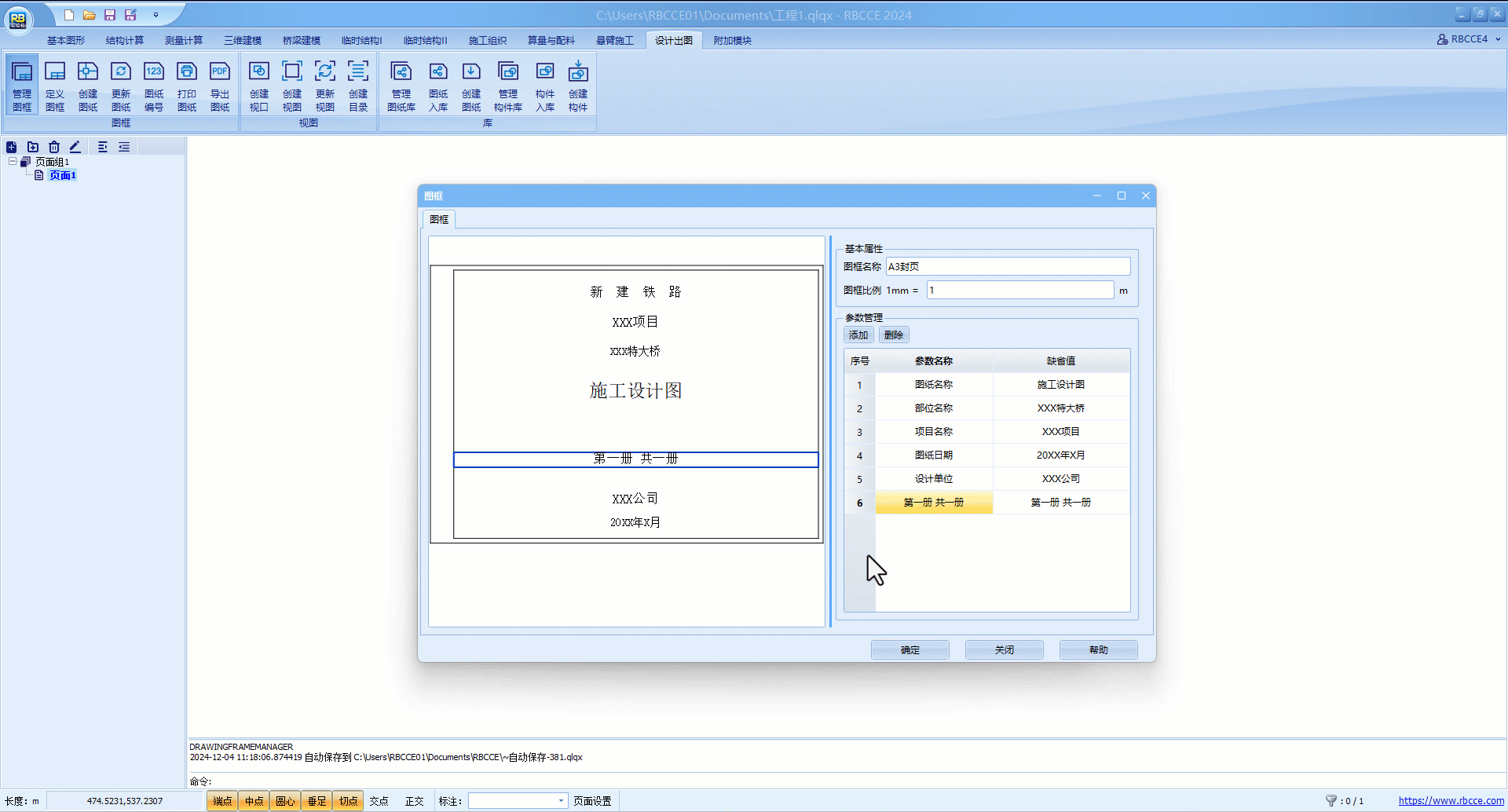

删除参数:选中所需删除的参数,点击删除按钮即可。

参数删除

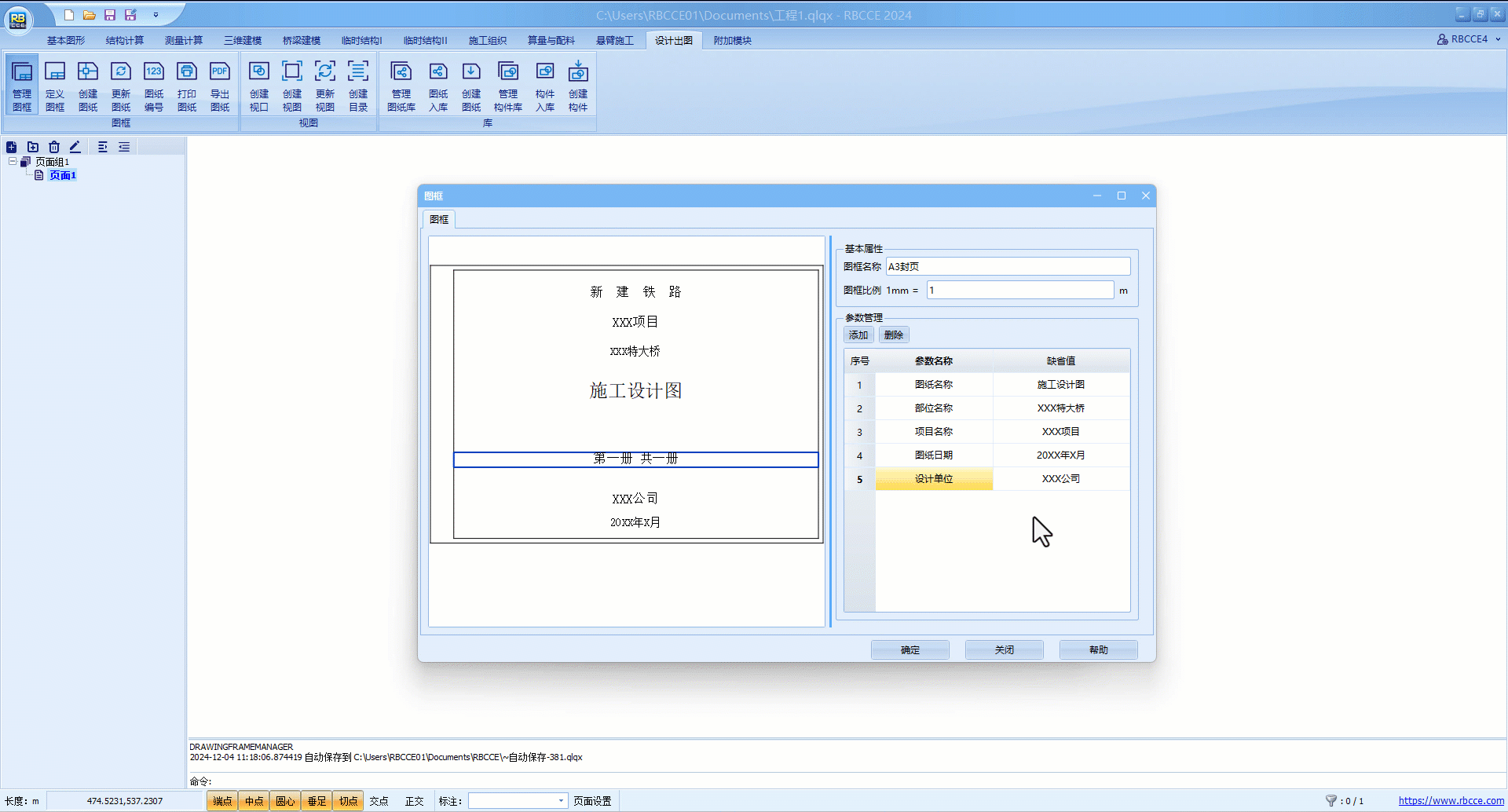

缺省值修改:选中所需修改的缺省值,输入相关信息即可。

缺省值修改

完成后点击确定按钮,完成操作。

定义图框

通过基本图形中的绘图功能绘制图框几何图形,并将其定义为图框对象。

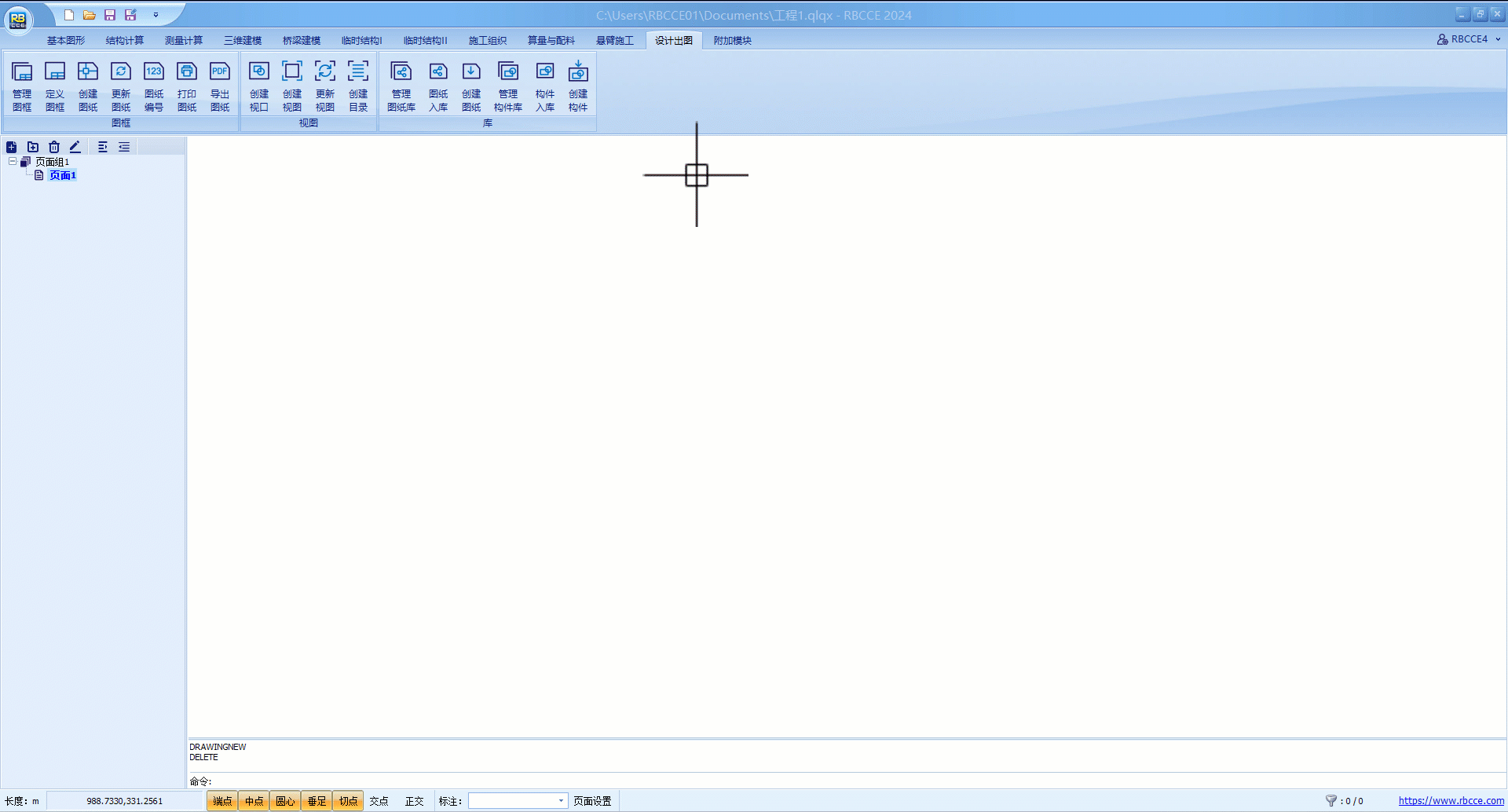

利用基本图形功能绘制图框,并用文字功能创建参数,完成后组合。

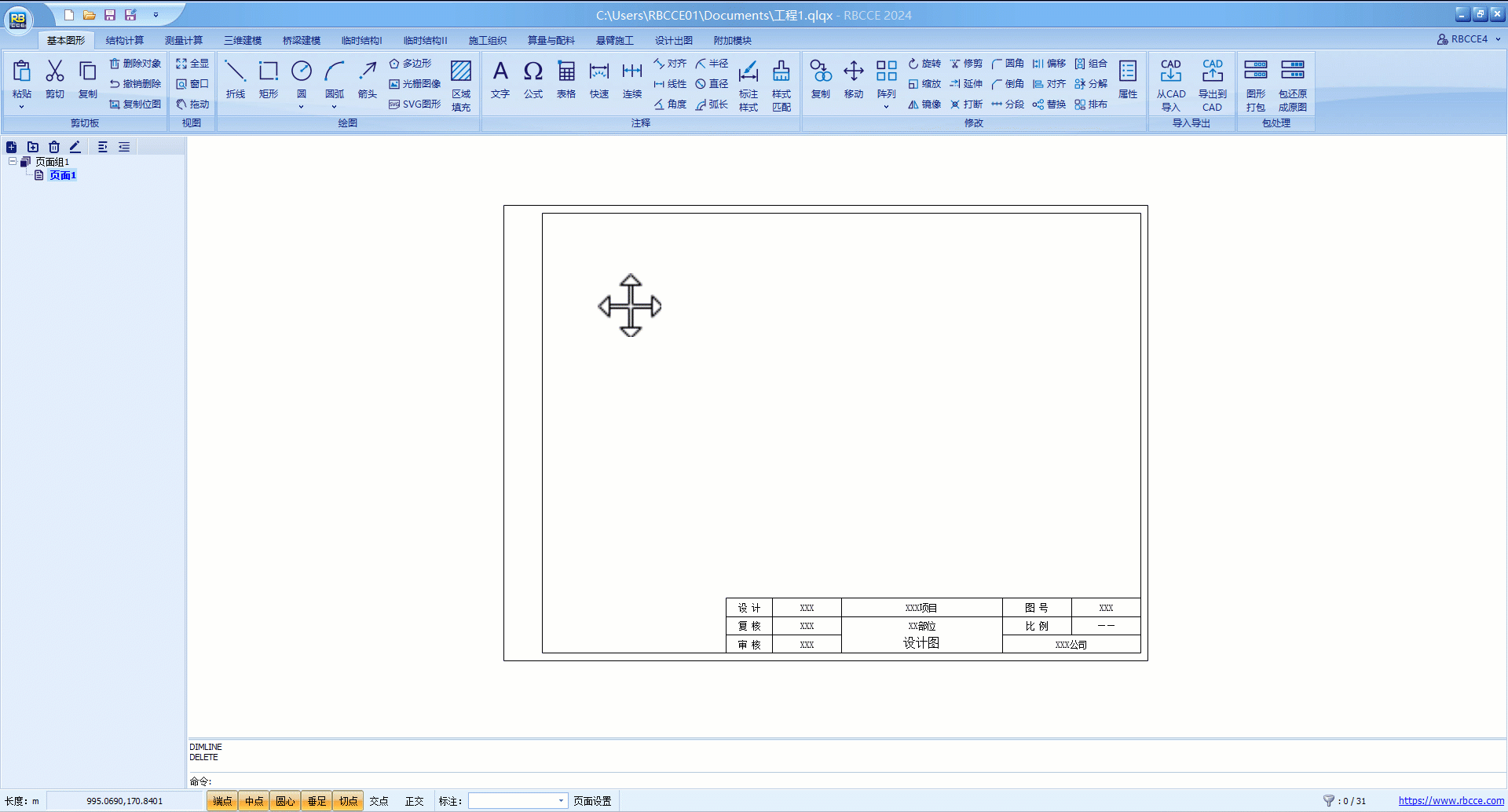

图框绘制

提示

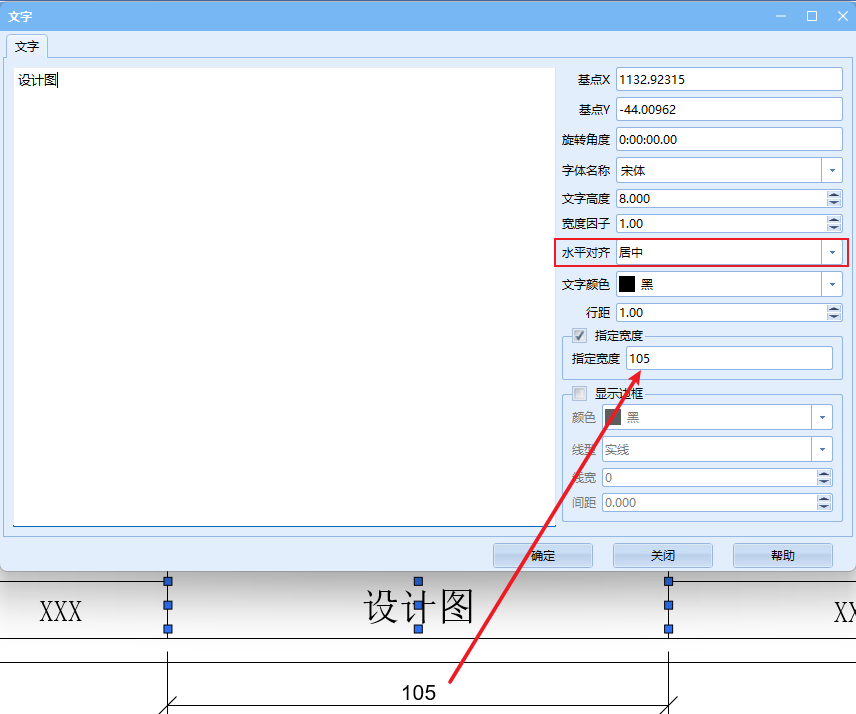

  • 文字应居中,宽度应为两端区域宽度,这样修改参数时会始终保持居中状态。

选中组合后的图框,点击定义图框按钮。

定义图框

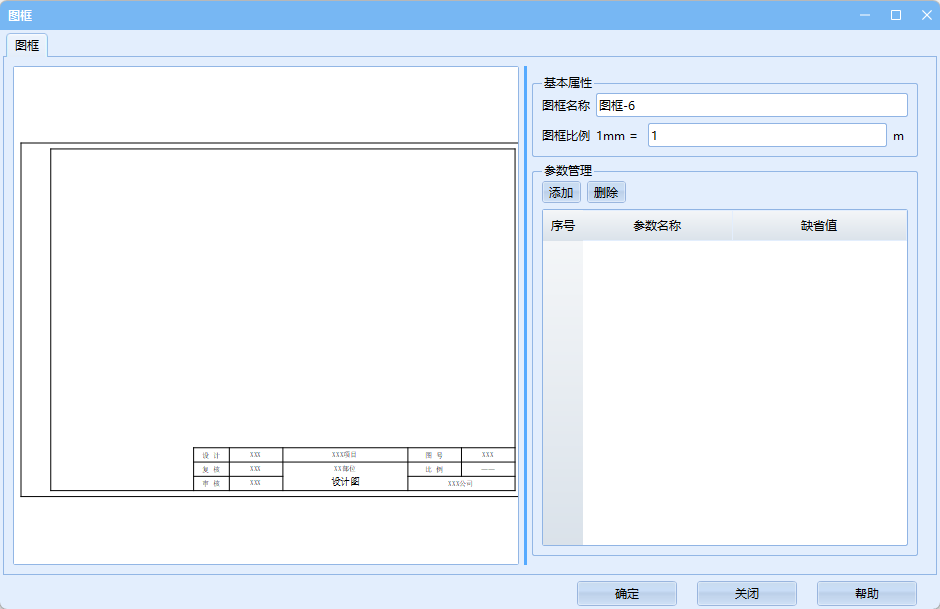

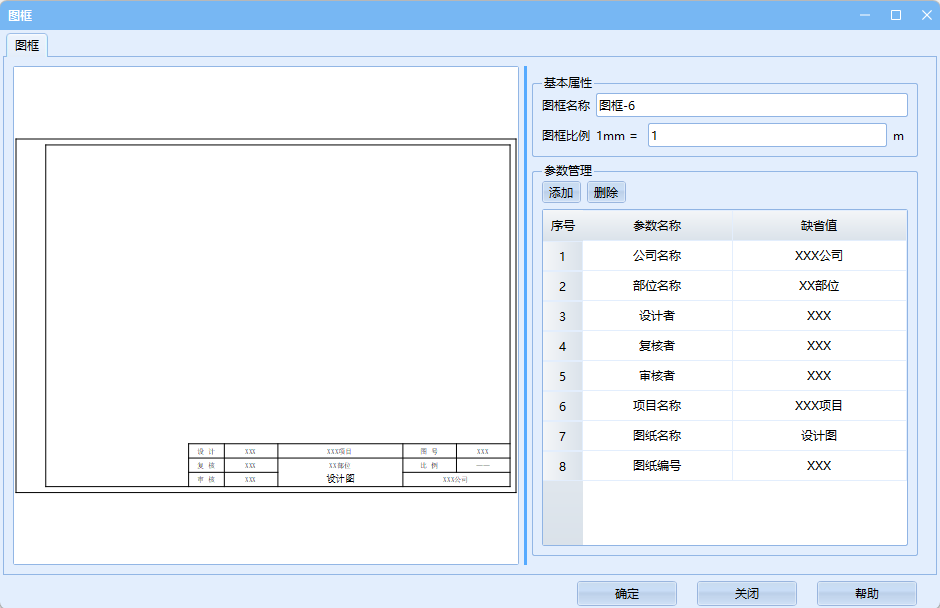

修改属性,依照参数添加操作为图框设置参数,完成后点击确定按钮,完成操作。

定义参数

提示

  1. 最好使用默认参数定义参数名称,无所需再自行填写参数名称;
  2. 注意图号参数名称需要为图纸编号,方便后续统一修改编号;
  3. 定义完成的图框可在图框管理中查看。

创建图纸

完成图框定义后,可利用该功能创建图纸。

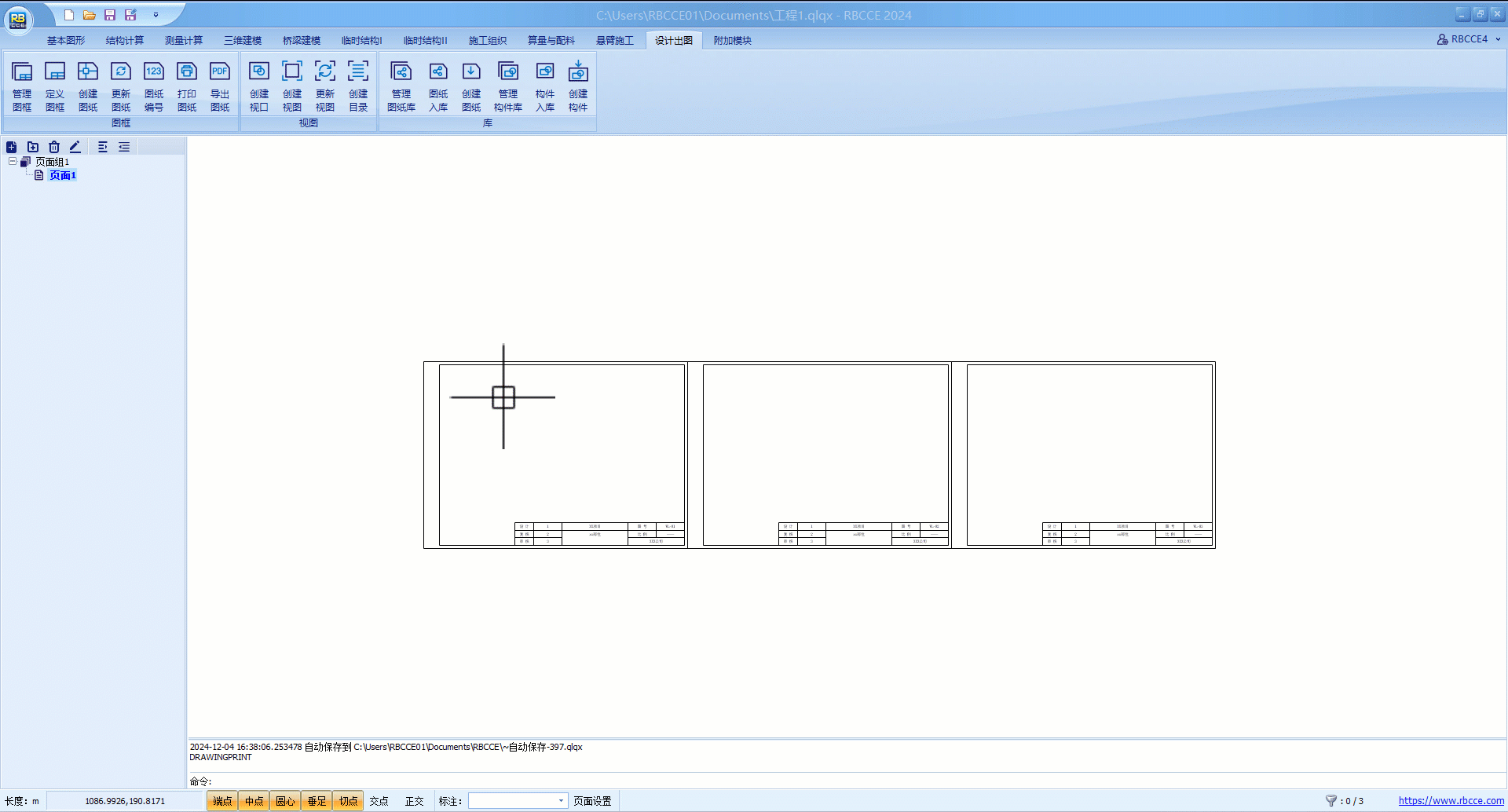

点击创建图纸按钮,选择所需图纸,点击确定按钮,将其放到图形页面上,完成操作。

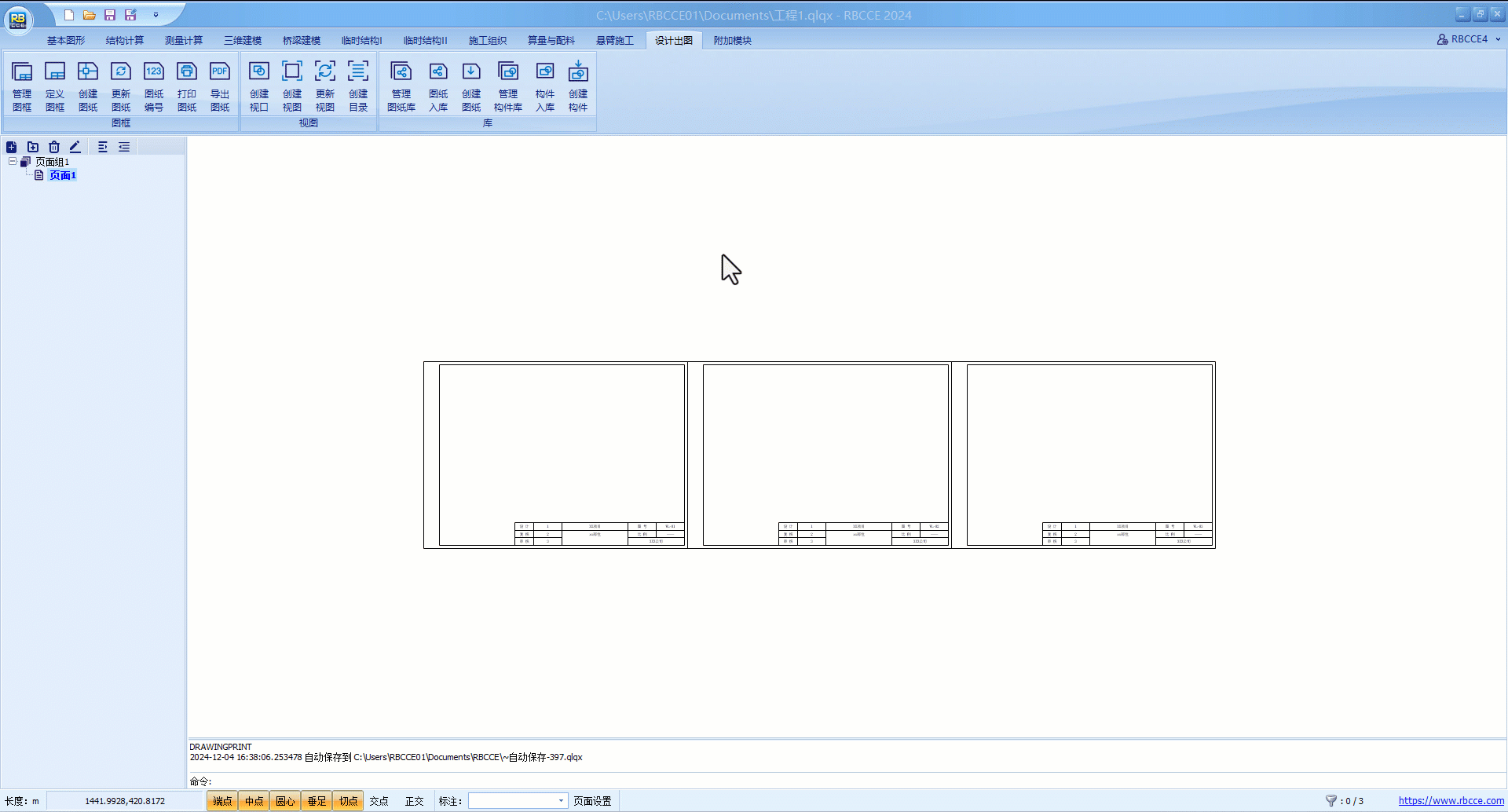

创建图纸

更新图纸

图纸创建完成后,用于批量修改图纸的参数信息。

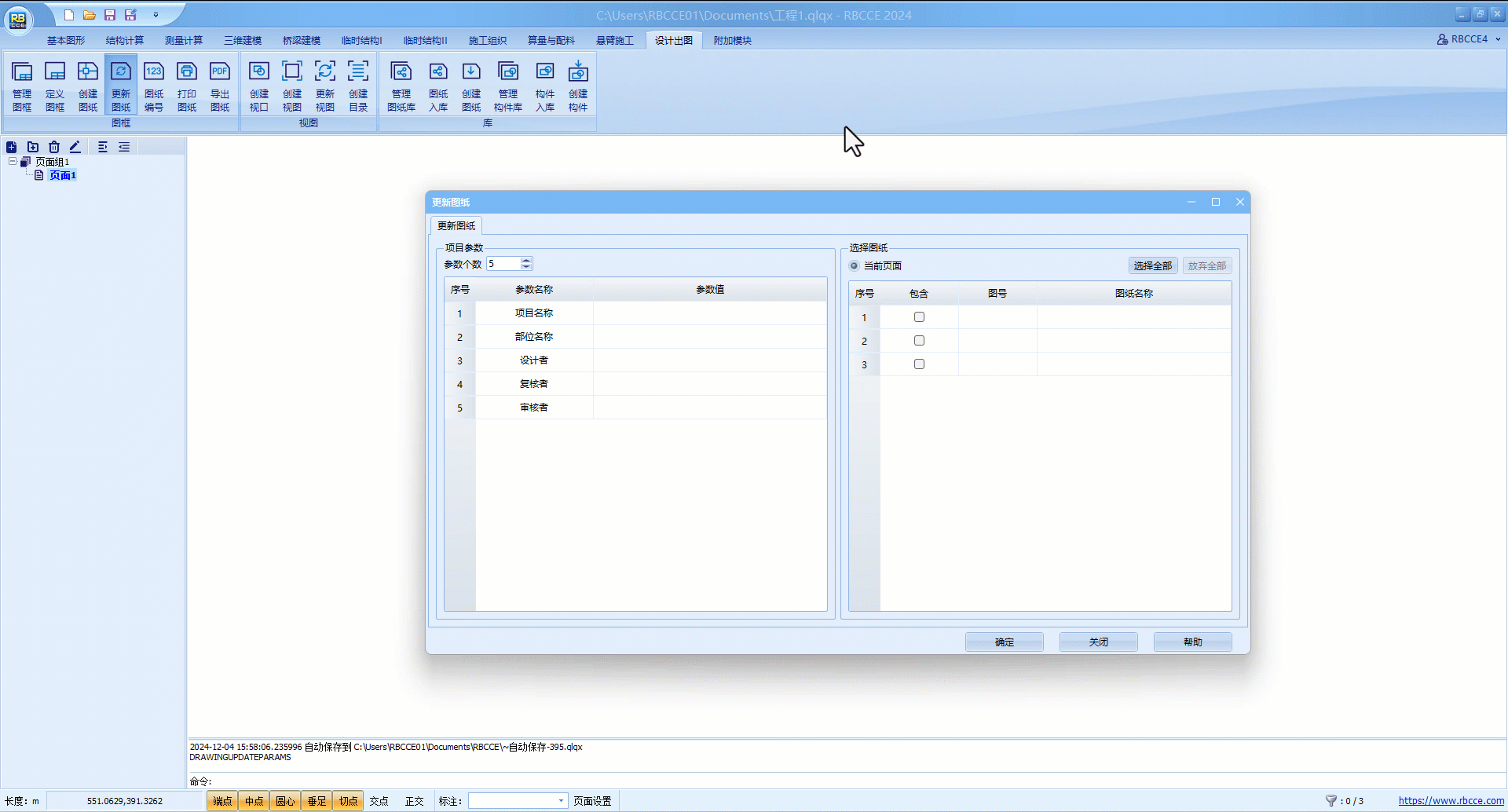

在当前页面上存在图纸的情况下,点击更新图纸按钮。

左侧为参数名称与其相对应的目标值,右侧为需要修改的图纸。在左侧填写对应的参数值,在右侧勾选图纸,完成后点击确定按钮,完成操作。

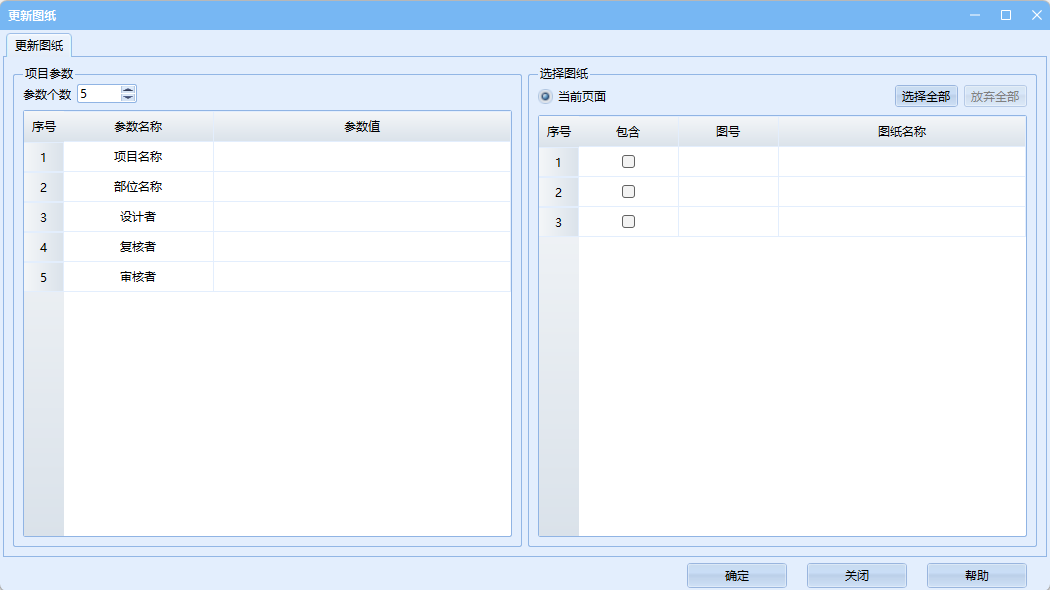

更新图纸

图纸编号

用于为创建完成的图纸按顺序给定编号。

在当前页面上存在图纸的情况下,点击图纸编号按钮。

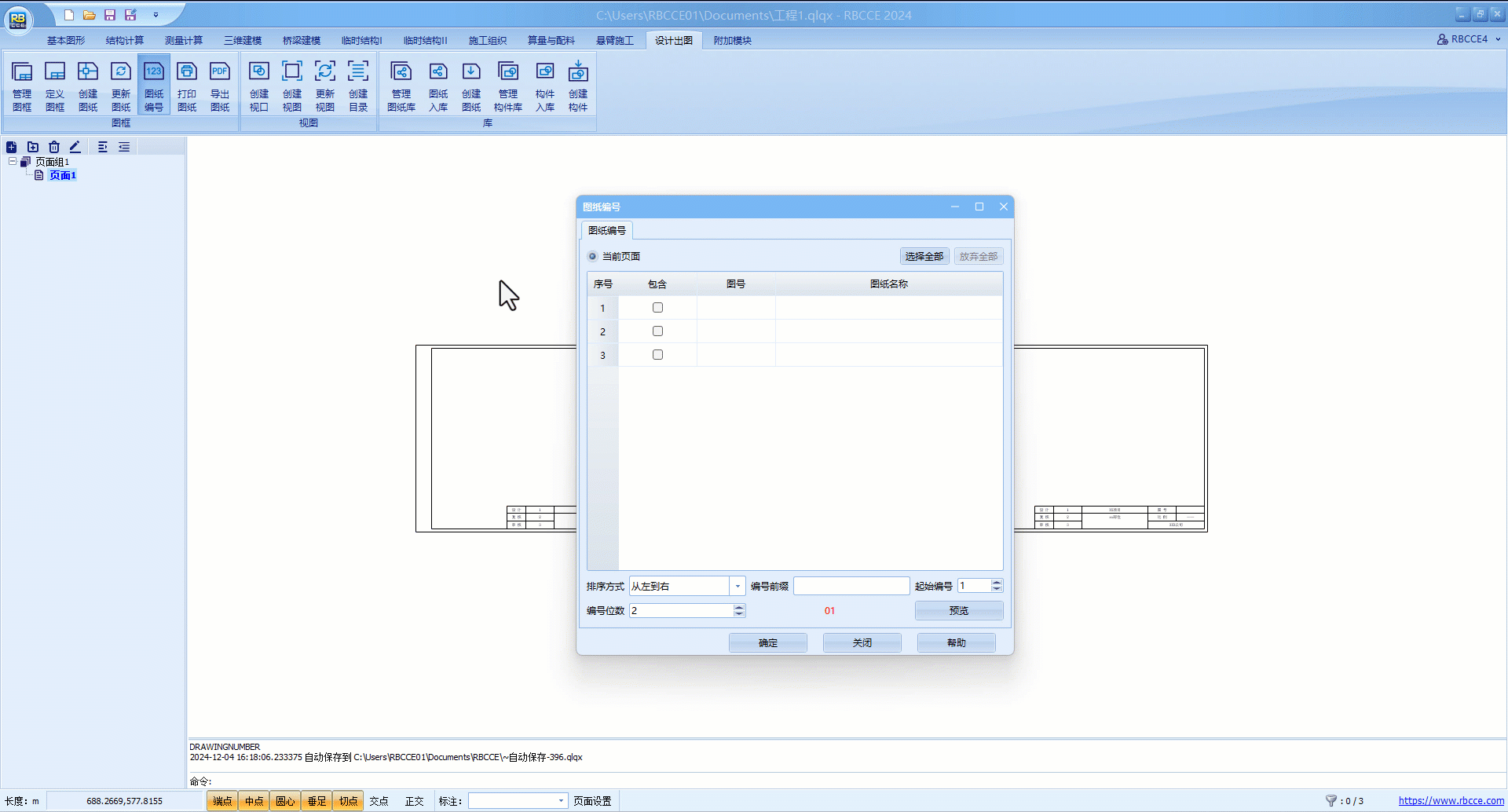

图纸编号

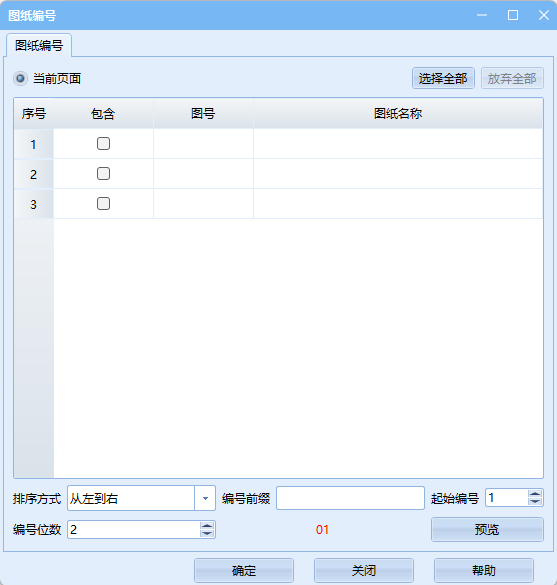

勾选需要编号的图纸,选择排序方式,输入前缀、起始编号、编号位数参数,点击预览可查看效果,无误后点击确定按钮,完成操作。

图纸编号

提示

  • 完成图纸编号的前提为所定义的图框中有一项名为图纸编号的参数。

打印图纸

可选择将当前页面或所有页面的图纸进行打印。

点击打印图纸按钮,选择所需打印的图纸,点击确定按钮,依照提示打印即可。

打印图纸

导出图纸

将图纸导出为PDF格式方便查阅。

点击导出图纸按钮,选择所需导出的图纸,点击确定按钮,选择路径、给定文件名称即可。

导出图纸
