视口与视图

设计图完成后与用于出图。

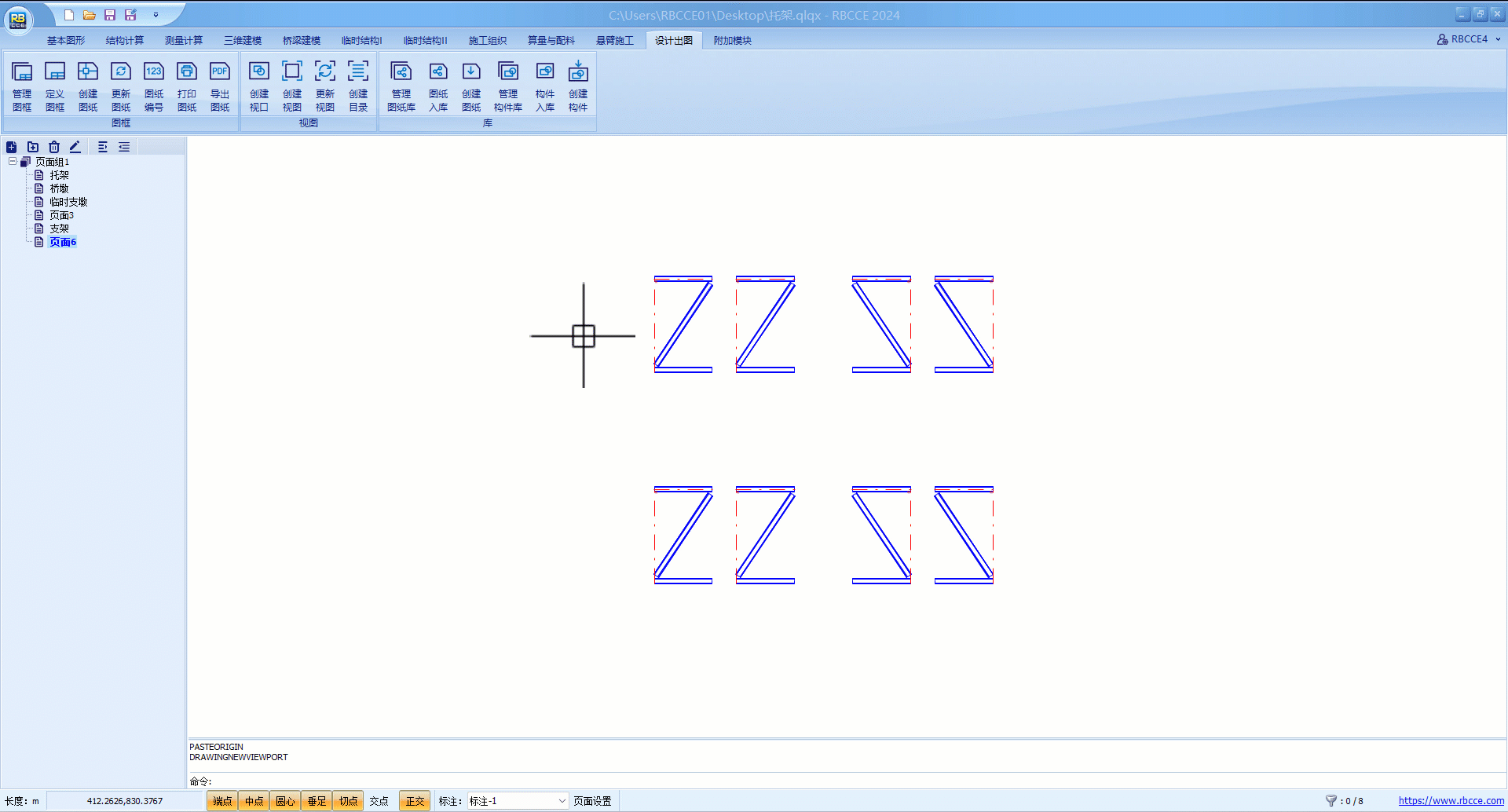

创建视口

为某一区域（一般为所绘制图纸）创建视口。

点击创建视口按钮，分别指定两个角点，给定名称后点击确定按钮，完成操作。

创建视口

提示

• 视口中的构件不能超过视口范围。

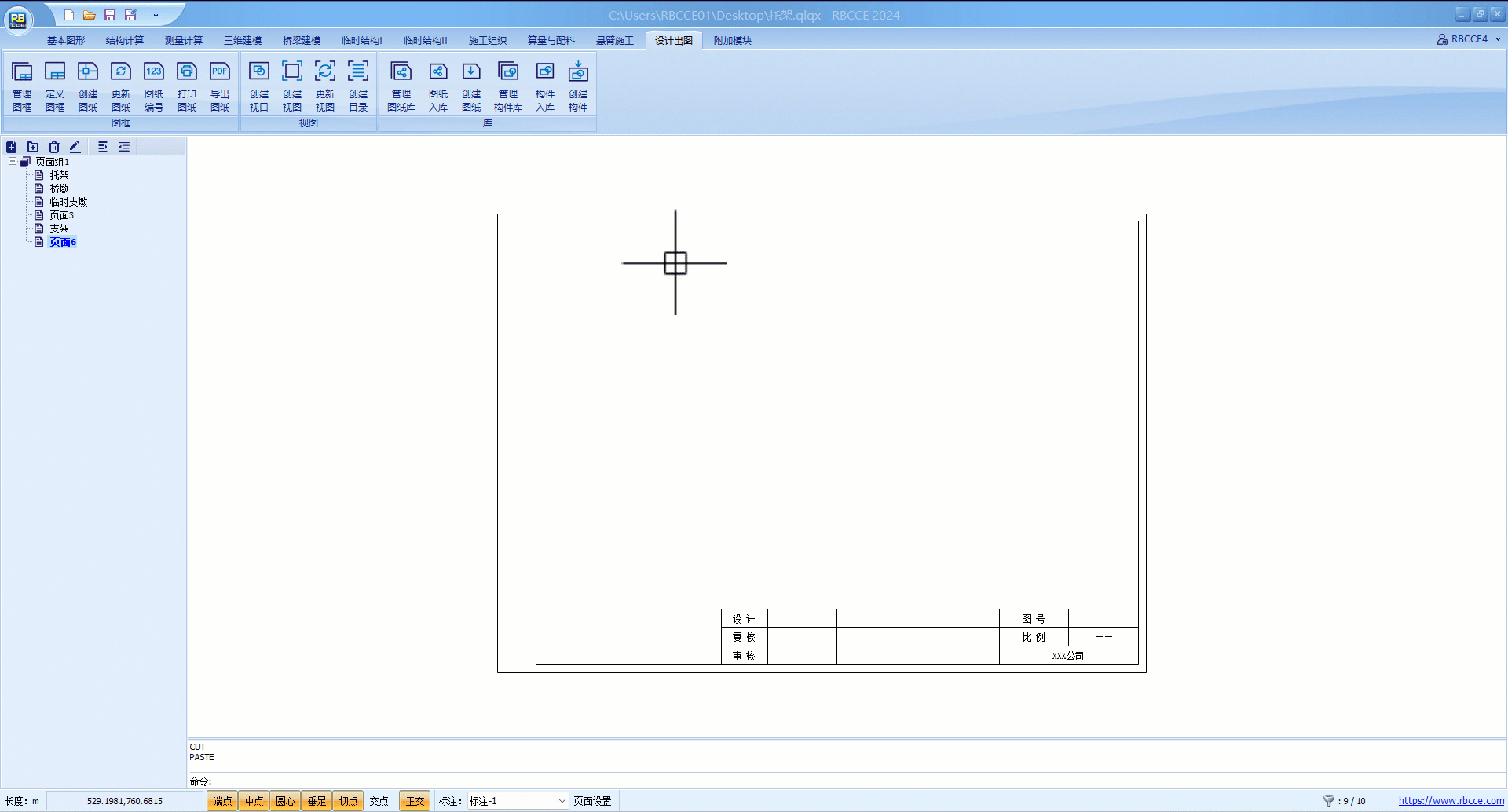

创建视图

视口创建完成后，基于视口来创建视图。

在当前文件存在视口的情况下，点击创建视图按钮，在图纸内指定两个角点，选择对应视口，调整修改比例后完成操作。

创建视图

提示

1. 视图范围不要超过图纸范围；
2. 当页面、视口较多不易寻找时，可激活视图，利用跳转至视图对象功能寻找视图；

3. 当视口构件过多造成卡顿时，可酌情选择关闭预览图以提高性能。

:::

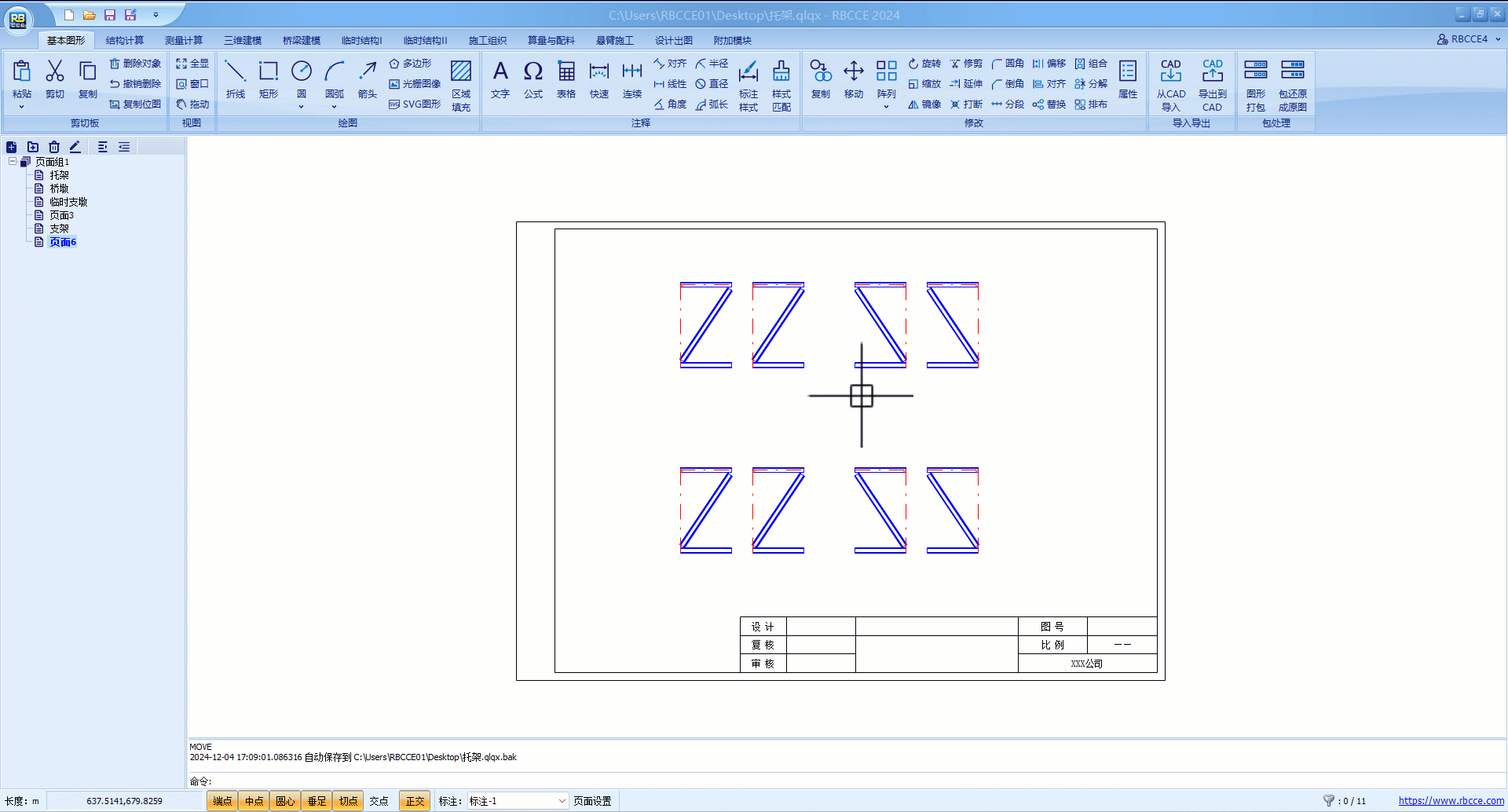

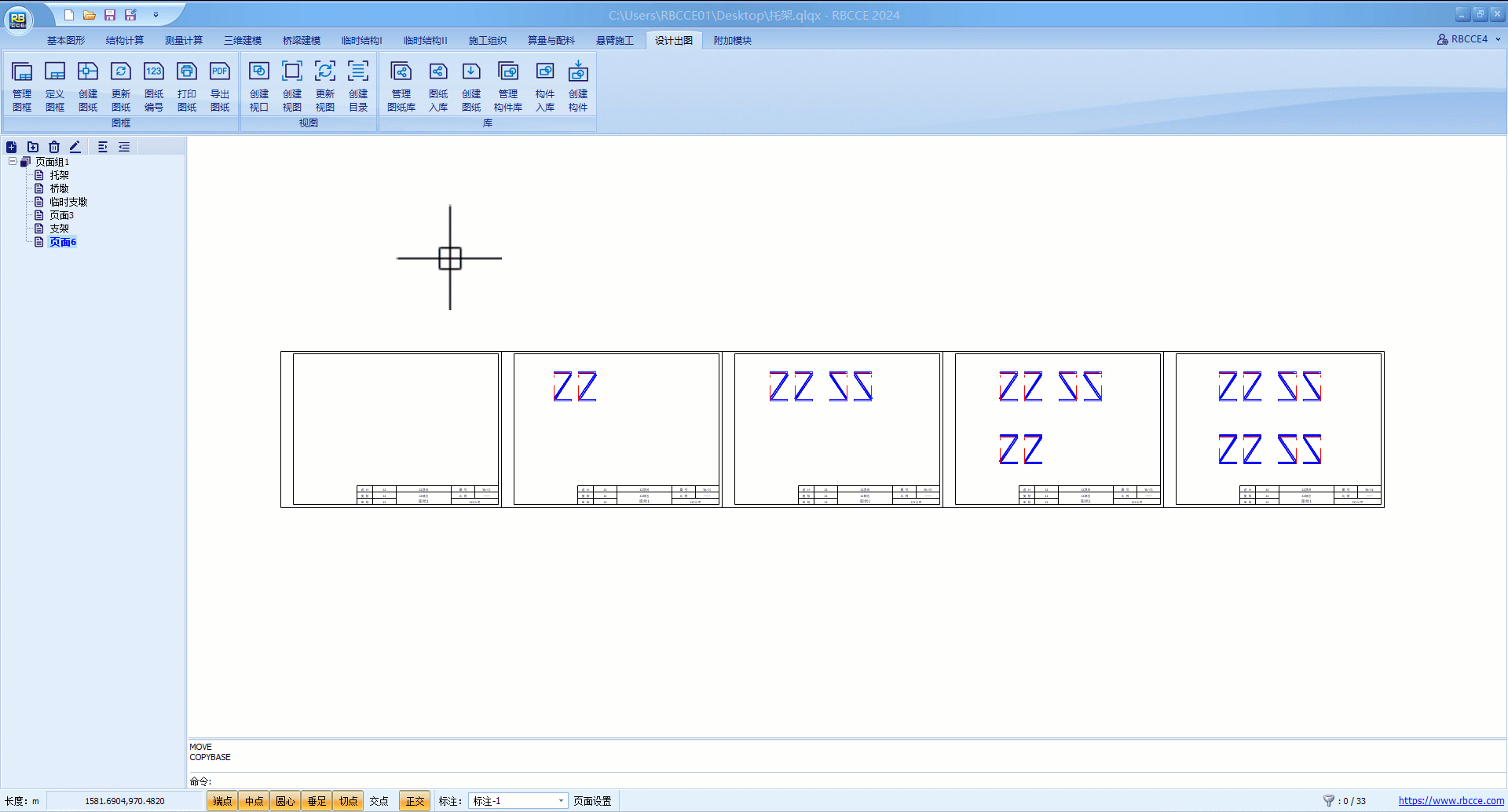

更新视图

视口内容更新时，需要使用该功能更新视图里的内容。

当选中视图点击更新视图按钮时，只更新当前选中的视图，可以为一个或多个；当不选中视图时，更新当前页面上所有视图。

提示

• 更新视图时。需要关注下方命令栏中是否更新成功及更新了几张视图。

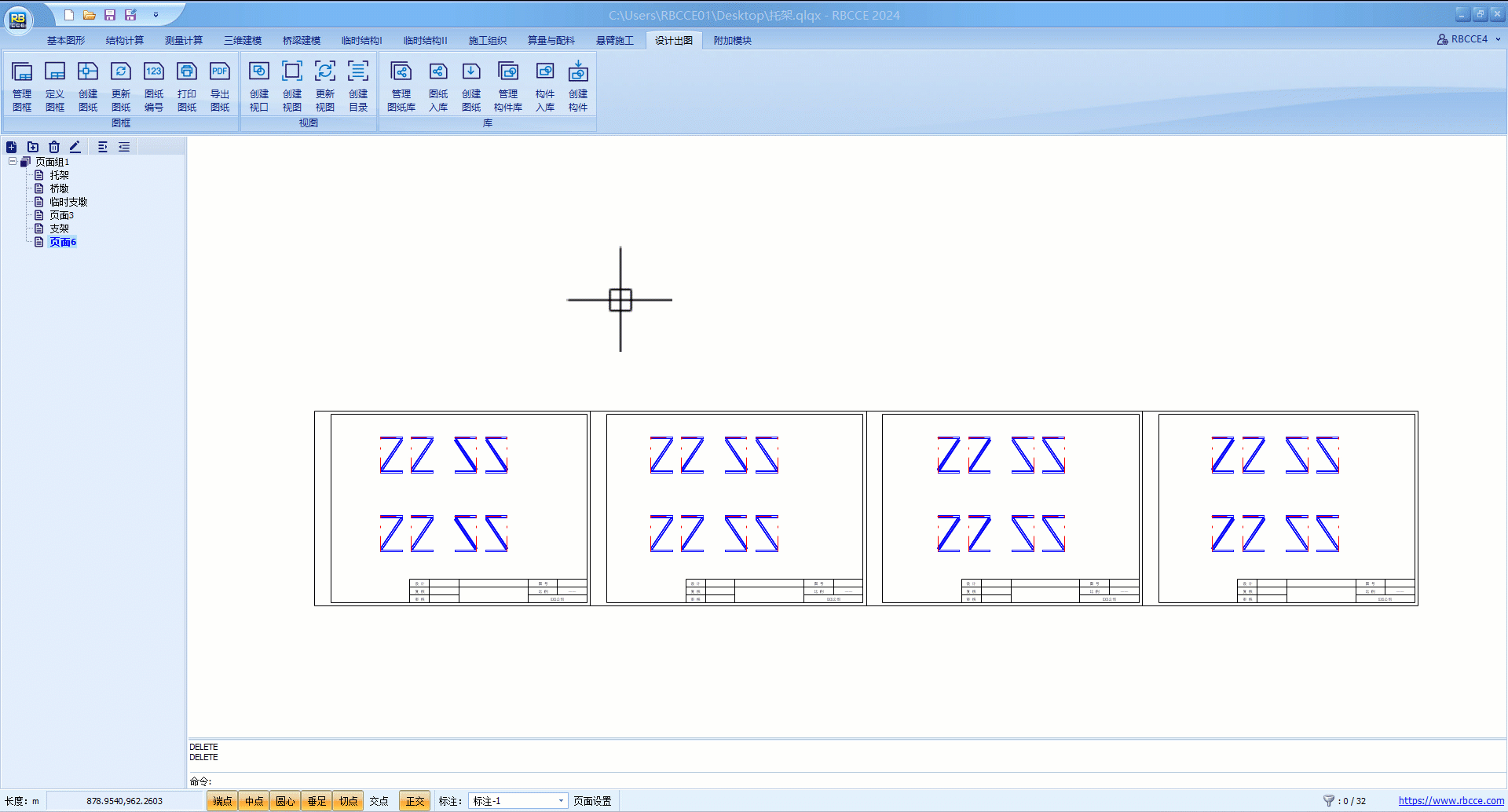

创建目录

利用该功能可快速创建目录。

存在图纸且相关参数定义完成后，点击创建目录按钮，选择图纸，点击创建按钮，放置于图纸中，完成操作。

提示

• 创建目录需要对应的图纸中有图纸编号、图纸名称相关项。
