工程算量
RBCCE软件提供了工程算量功能，可基于铁路桥梁三维或公路桥梁三维创建对应的工程量数据库，通过工程量数据库创建工程量构件对象，依据分类数据及工程量构件对象提供的编号创建对应的算量类型并与工程量构件对象进行关联，完成后利用构件选择集功能进行筛选、查询与汇总工作。
算量逻辑
软件优势与特点
- RBCCE软件算量模式优势
- 可以落地应用，不额外增加工作量，省去施工过程中各工种与量有关的大量工作时间；
- 简单易用，形式直观、适配工程算量多维需求；
- 算的准、控制住，可以实现项目工程量的精细管控；
- 解决现有工程算量模式过程难以管控的问题，突破行业工程算量瓶颈；
- RBCCE软件算量模式特点
- RBCCE需要通过构建BIM模型，自动生成工程量对象数据库，自动生成构建的分类信息表；
- 按构件的分类录入各类工程数量表：钢筋数量表，预应力钢束表、混凝土材料表，通用材料表；每一类表又有多个类型；
- 一类工程量是通过指定桥墩号及构件名称来关联具体构件工程量；
- OCR、参数化、分类录入，有原设计图的材料，通过索引原始设计图追溯审核；
- 参数化钢筋表格，或其它参数化表格，与设计原型是一致的，无需编程即可得到需要的工程数量；
- 可以方便完成设计（图纸）工程量、审核工程量、交底工程量的表达与算量；
- 易于实现工程量的拆分表达；
- 易学易操作，上手快，人人可以算量，工程量拼组，团队合作，效率高；
- BIM模型自带混凝土理论方量，实现各构件的混凝土方量的审核，自动生成与设计方量的量差分析报表；
- 工程算量图形化，通过选择器进行工程算量，多维算量过程可以记录、可留痕；
- 工程算量过程可以附加文字说明，标记算量过程中的各种事件，使得工程量与事由关联，如谁录的，发现了什么问题，还由什么不确定的情况，这些事由均可以记录下料，便于记忆追溯存档；
- 自带基于工程量表的表汇总及量差分析功能，工程量汇总与量差分析简单高效，易于实现；
- 一套模型、一贯到底、各取所需，减少工作过程中信息传递与丢失。
- RBCCE工程量审核
- 工程量审核分录表算量审核与三维建模算量审核两方面内容。
- 录表算量审核：在录工程量表的过程中，同时审核设计各构件（分部分项）设计工程量及汇总工程量可能存在的问题；构件自动分类，OCR智能审核。
- 三维建模算量审核：三维BIM审核，复杂部位的三维钢筋BIM建模审核，同时进行图纸尺寸审核；
- 可事由记录，可换手，可追随；
- 量差分析表自动生成：混凝土方量录完设计量后，可自动生成构件的混凝土0#台账的量差分析表。
- RBCCE工程量管控
- 工程量审核分录表算量审核与三维建模算量审核两方面内容。
- 录表算量审核：在录工程量表的过程中，同时审核设计各构件（分部分项）设计工程量及汇总工程量可能存在的问题；构件自动分类，OCR智能审核。
- 三维建模算量审核：三维BIM审核，复杂部位的三维钢筋BIM建模审核，同时进行图纸尺寸审核；
- 可事由记录，可换手，可追随；
- 量差分析表自动生成：混凝土方量录完设计量后，可自动生成构件的混凝土0#台账的量差分析表；
- RBCCE工程量管控
- 动态算量：通过建立各种不同的选择器进行各种构件筛选与统计，可以跨分部分项进行筛选与统计，自动生成工程数量表，工程量统计不易出错；可实现换手算量；
- 算量过程留痕：通过选择器及数字记录进行动态算量过程留痕与追溯；
- 表格运算：通过敏捷的表格运算，对采购量、库存量、交底量、盘点量，剩余量的过程来由与去向的表达；
- 可以实现项目工程量的精细算量与管控，突破行业精细算量与管控的瓶颈；
- 动态局部算量：通过三维进行分割技术，快速实现施工过程中任意局部混凝土工程算量。
基础数据准备
开始工程量录入之前，应准备好相关基础数据，方便后续操作。主要包括以下几个方面。
- 铁路/公路桥梁三维模型
铁路桥梁三维与公路桥梁三维是工程量计算与统计的基础数据，需要以此来创建“工程量数据库”并生成相关构件体积用于后续对比；当后续出现设计变更时，需要以此进行模型修改并更新“工程量数据库”。
铁路桥梁三维
具体建模与更新操作详见相关文档。
- 工程量数据库
在得到铁路桥梁三维或公路桥梁三维后，可创建“工程量数据库”，“工程量数据库”可看到所有构件挂接的“算量类型”，以及各“算量类型”中的表格数量及关联构件数量；在完成工程量挂接后，还可生成用于统计汇总用的“工程量构件对象”以及现场使用的0#台账。

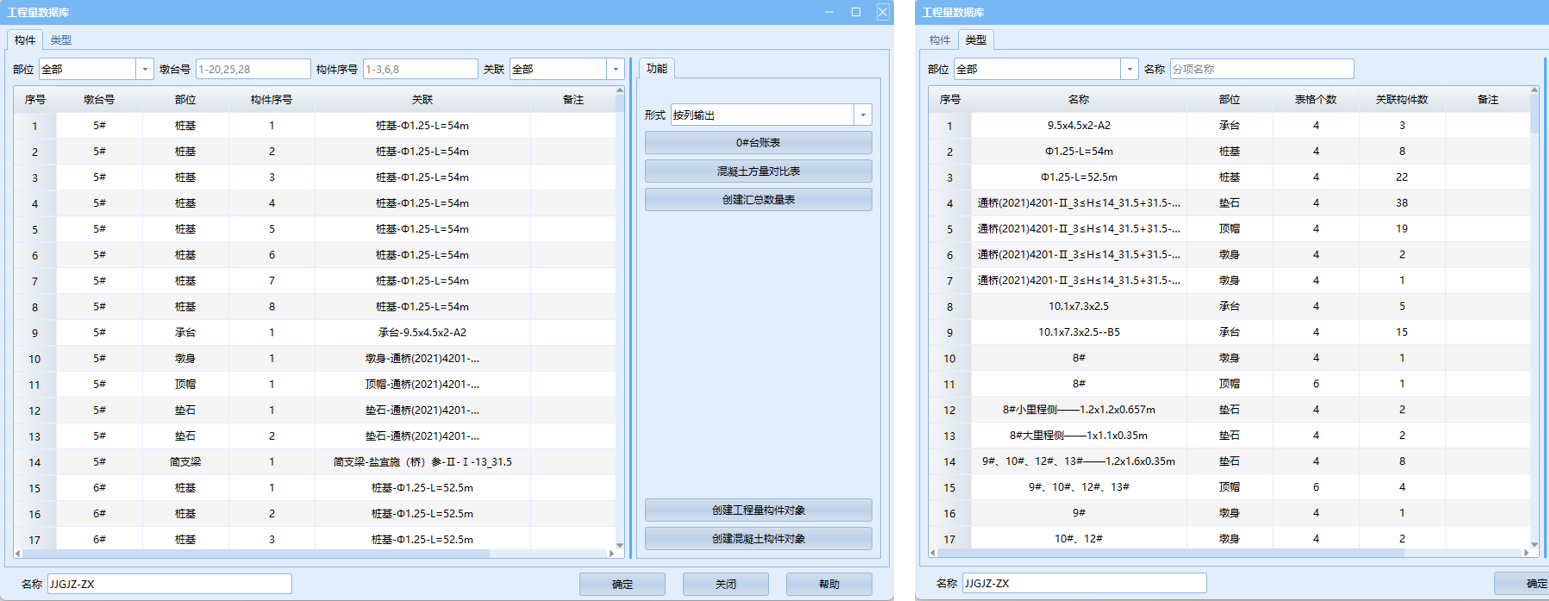

工程量数据库（左为构件关联情况，右为关联的算量类型）
创建操作如下： 激活“铁路桥梁三维”，在“功能”一栏中点击“工程量数据库”，加载完成后放到图形页面上，完成操作，可激活查看。

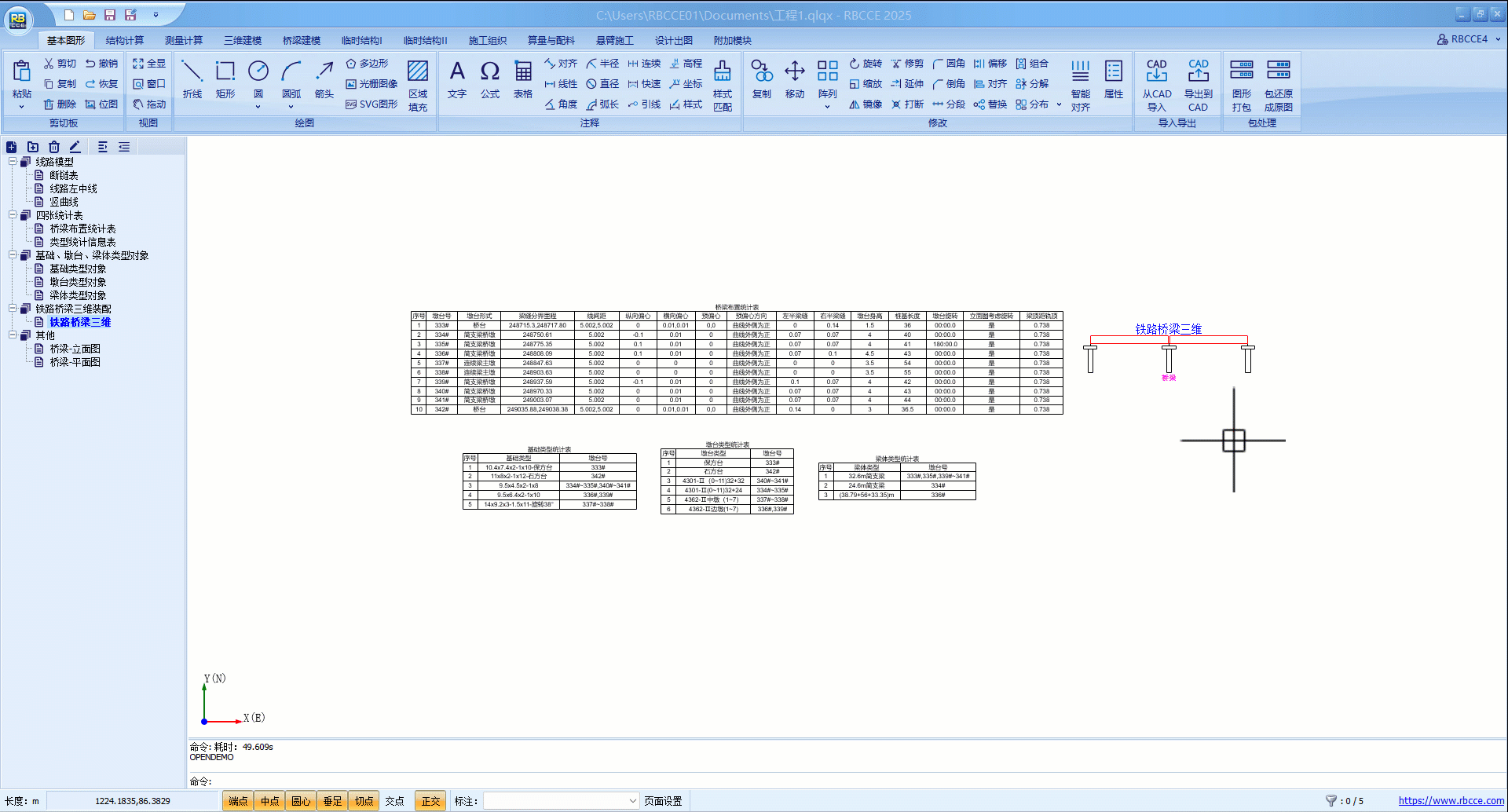

数据库创建操作
- 工程量构件对象
完成算量类型的关联后，工程量构件对象用于后续工程量的筛选、统计与查询，还可作为电子版的形象进度图。

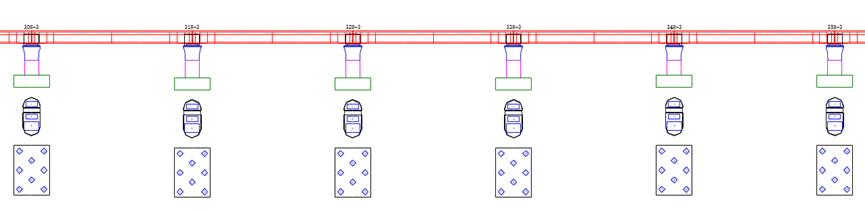

工程量构件对象
创建操作如下： 激活“工程量数据库”，点击“工程量数据库”，等待创建完成即可。

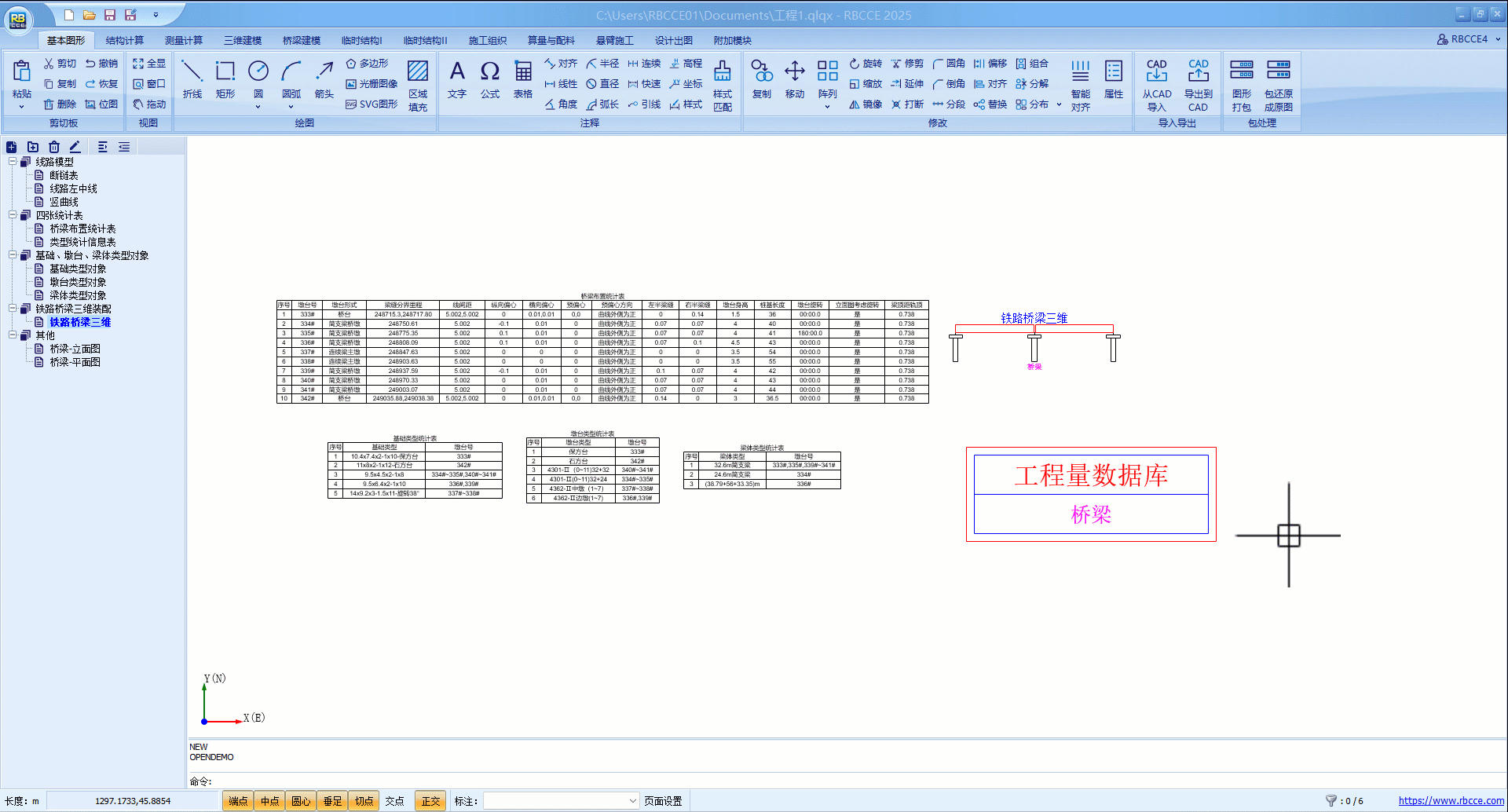

工程量构件对象创建操作
提示
创建工程量构件对象时视图设置一般按缺省生成即可。
视图设置含义如下：
- 分组：选择性的将不同构件分到一组，分到一组的构件在生成工程量构件对象时会放到一起。
- 视图：指生成工程量构件对象时该类构件所显示的视图。
- 部位：该构件所属部位。
- 激活：指生成工程量构件对象后该构件是否可以被激活，即是否被赋予属性。
- 编号：指生成工程量构件对象后是否显示构件编号，对于桩基、垫石等单个桥墩具有多个同类型构件需要显示编号用于后续关联正确算量类型。
- 颜色：生成工程量构件对象的显示颜色。
用户可尝试视图设置修改并查看对应效果。
功能模块
在RBCCE软件中，工程算量主要用到的功能为：桥梁建模-工程数量。
主要功能
钢筋数量表

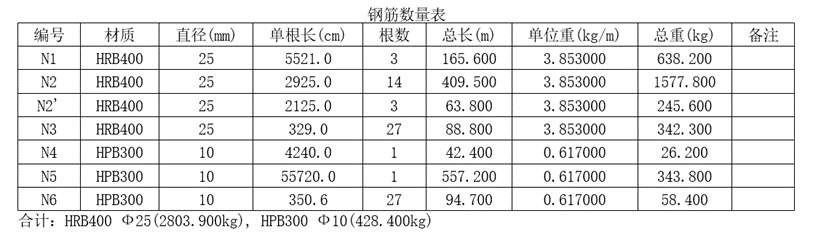

钢筋数量表用于录入设计资料中的钢筋，可导入到后续的“算量类型”中参与后续统计，创建完成的钢筋表如下图所示。
钢筋数量表
钢筋数量表创建操作如下：点击“钢筋数量表”，在弹出的对话框中输入钢筋相关工程量信息，完成后点击“确定”按钮放到图形页面上，完成操作；录入时注意单位变换。
完成“钢筋数量表”录入后，可再次激活“钢筋数量表”进行查看、检核与编辑，钢筋数量表中常用功能如下图所示。

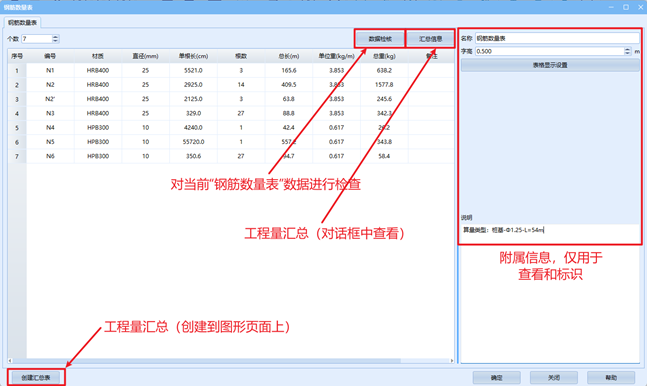

钢筋数量表功能分布
含义如下：
名称、显示设置、说明：相关附属信息，仅用于当前“钢筋数量表”的查看与标识，对“钢筋数量表”本身并无影响。
数据检核：检查当前“钢筋数量表”录入信息是否正确，检查原则为：依照“直径”、“单根长”及“根数”信息通过计算自动检查“总长”、“单位重”和“总重”，从而对录入的钢筋工程量（设计工程量）进行互相检核，因此在完成“钢筋数量表”录入后应使用“数据检核”进行检查，如下图所示，用户应关注标红的相关数据并核查差值来源。

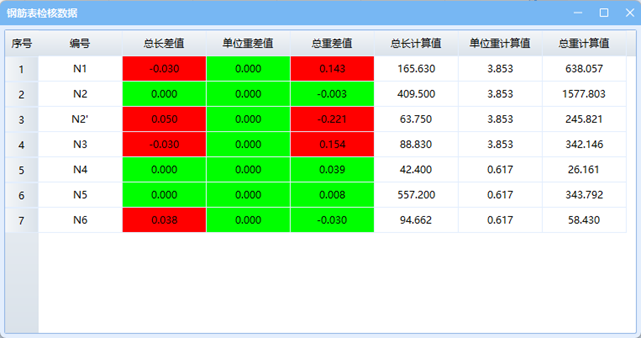

钢筋数量表数据检核
此外，在“钢筋数量表”页面右击可弹出菜单，除已介绍功能外，可使用批量修改材质、单根长单位变换、采用计算值、按比例调整等功能，如下图所示。

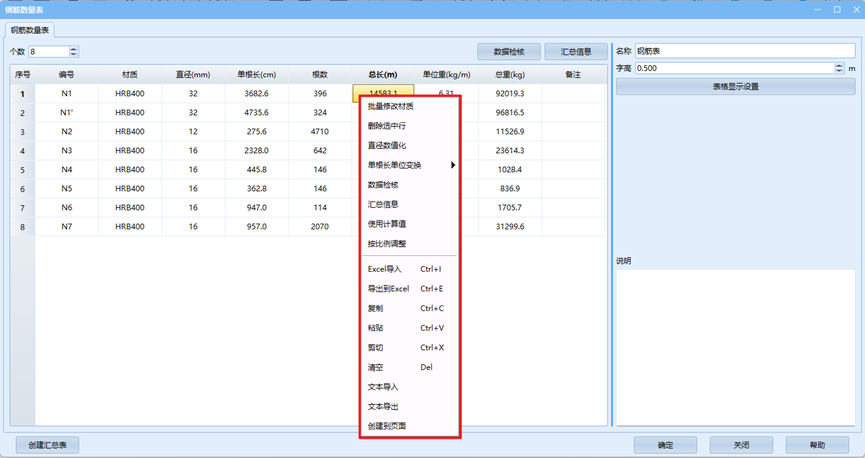

钢筋数量表右键菜单
含义及操作如下：
- 批量修改材质：用于钢筋材质的批量修改：选中所需修改的同材质钢筋，右击选择“批量修改材质”，选择相应的钢筋材质，点击“确定”，完成操作。
- 单根长单位变换：用于快速调整“单根长”一列单位：右击选择“单根长单位变换”，选择对应的变换项，完成操作。
- 使用计算值：替换当前“钢筋材料表”中的“总长”、“单位重”与“总重”数据，使用RBCCE软件利用“直径”、“单根长”与“根数”自行计算得到的值：右击选择“使用计算值”，完成操作。
- 按比例调整：使得当前“钢筋数量表”按照给定比例修改：以“根数”为例，选中“根数”一列，右击选择“按比例调整”，给定比例系数，修改范围选择“选中项”，
点击确定按钮，完成操作，此时仅修改了“根数”一列，其余均未修改；如果修改范围选择“所有项”，则会修改“根数”、“总长”和“总重”三项。
在实际操作过程中，一般“参数化钢筋表”与“OCR钢筋表”优先使用，下文会依次介绍；当无法采用上述两个功能时，才会使用“钢筋数量表”，如设计资料模糊不清等情况，需手动录入钢筋表。
此外，对于上述“钢筋数量表”中小数取位问题及“数据检核”功能容许范围问题，会在下文“OCR钢筋表”中说明。
参数化钢筋表
当设计通过参数给定的钢筋材料表时，可使用参数化钢筋表功能，如下图所示。

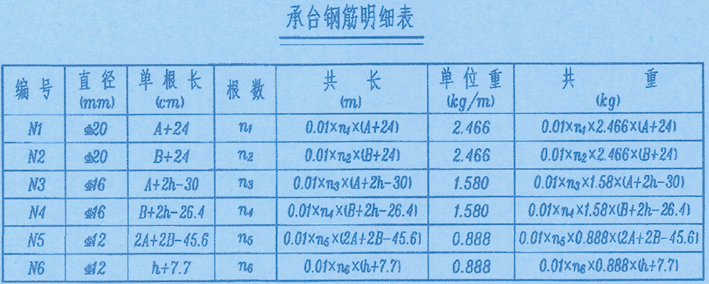

参数化钢筋表示意（承台）
具体操作步骤如下。
- 点击“参数化钢筋表”，依照设计资料录入参数化的“钢筋数量表”并完成相关公式和参数设置，完成后首先点击“确定”，在图形页面上建立参数化钢筋表。以上图为例，设置完成的“参数化钢筋表”如下图所示，可对比查看相关公式如何进行设置；录入时注意单位变换。
参数化钢筋表
- 激活“参数化钢筋表”，输入相关构件参数值，点击“创建钢筋数量表”按钮，放到图形页面上，如下图所示。

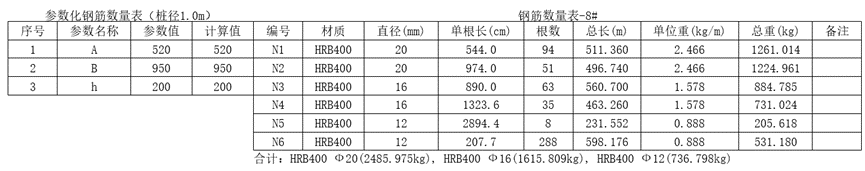

基于“参数化钢筋表”创建的“钢筋数量表”
- 利用创建完成的“钢筋数量表”与设计提供的详细工程量进行对比以检核所录入的公式是否正确，建议采用3个及以上明细表进行核对。
- 重复激活“参数化钢筋表”-“输入参数值”-“创建钢筋数量表”操作即可快速创建所有参数化表达的 “钢筋数量表”。
通过上述操作创建得到的“钢筋数量表”可查看对应章节。
OCR钢筋表
通过将设计资料中的钢筋表进行截图，并粘贴到软件中进行OCR识别，通过检核与调整后可建立“钢筋数量表”，能够有效减少手动录入“钢筋数量表”效率较低的情况，效果如下图所示。

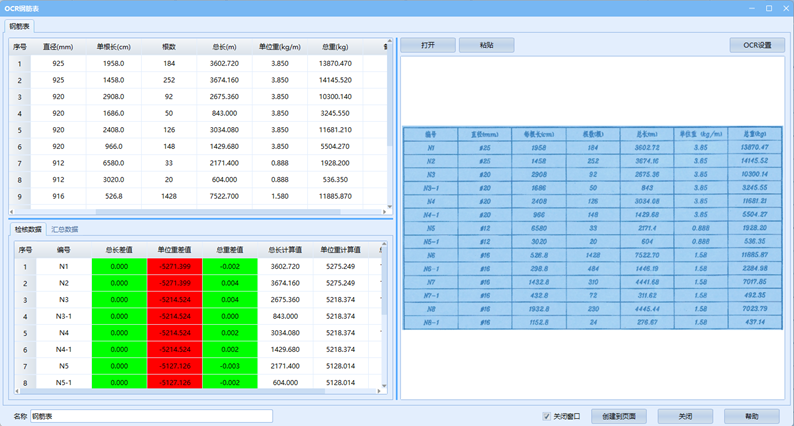

OCR钢筋表
操作步骤如下。
- 将设计资料中的钢筋表截图并粘贴到剪切板，在软件点击“OCR钢筋表”功能，将剪切板上的图片粘贴到OCR识别区域，等待识别完成；
- 完成识别后，利用数据检核功能检查识别结果是否正确，详见钢筋数量表。
提示
使用OCR识别设计资料的过程中，会出现许多识别错误乃至无法识别的情况，出现类似情况可按对照以下几点进行修改。

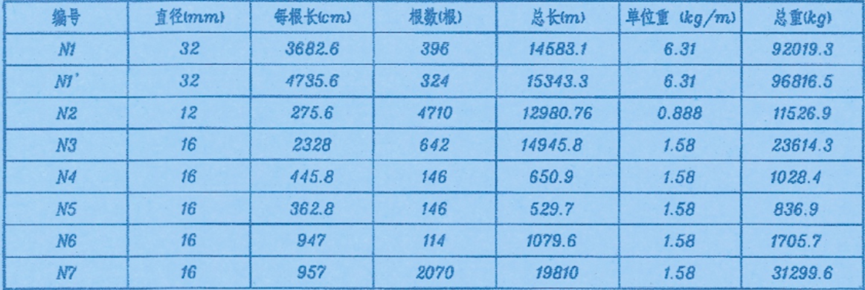

- 识别报错：保证所识别的图片清晰可辨（最好为矢量图），且内容应仅包含钢筋表主体部分，包括“编号”、“直径”、“单根长”、“根数”、“总长”、“单位重”和“总重”，不包含其它项，如钢筋大样列、合计行等；识别参考图如下图所示，模糊不清、多项少项的图片会增加识别错误的概率；
- 材质识别错误：软件识别钢筋材质均按照默认值（HRB400）进行录入，由于大部分设计资料中钢筋材质均是以符号形式来表达，且表达形式存在区别，因此对于材质一项需要自行手动修改。
- 识别单位错误、识别数值识别为0：识别单位错误是由于RBCCE软件中单位均按照默认值来走，当设计资料中钢筋表所提供的数值为其它单位时，会识别错误；数值为0可能原因是由于图片中该项不存在，或存在该项但是名称不正确，如RBCCR软件中识别总重的字段为“总重”，但设计中提供的标头为“共重”，由此也会识别不到，进而数值为0；对于这两种情况需要修改软件OCR识别规则。

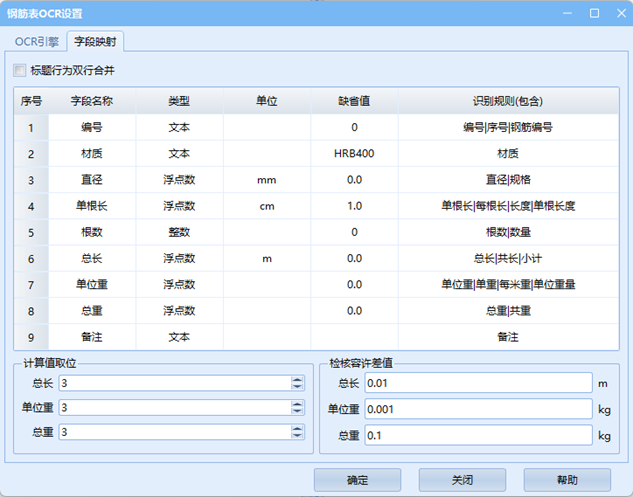

识别规则修改方法如下：激活“OCR钢筋表”功能，点击右上角“OCR设置”，找到“字段映射”界面，如下图所示。
其中“单位”一列依照设计提供的钢筋表中的单位设置即可，“识别规则”一列可以添加识别项，中间以符号“|”分割，可参考已有识别规则及设计资料进行录入；完成后点击“确定”，完成操作，后续使用OCR时会以修改后的设置进行识别。
除了修改识别规则外，下方计算值取位以及检核容许差值可进行设置，前者用于在“钢筋数量表”中采用“使用计算值”功能时自动生成值的取位问题，后者用于在“钢筋数量表中进行“数据检核”时容许值的设置，所有参数均为全局参数，在这里设置完成后其余表格均会生效。
预应力数量表
预应力数量表用于设计资料中预应力钢束表的录入。

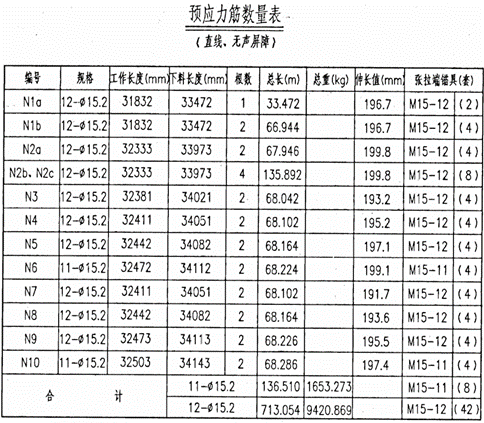

设计预应力数量表
操作步骤如下：点击“预应力数量表”，在弹出的对话框中依次依照设计资料输入相关信息，完成后点击“确定”，放到图形页面上，完成操作，如下图所示。

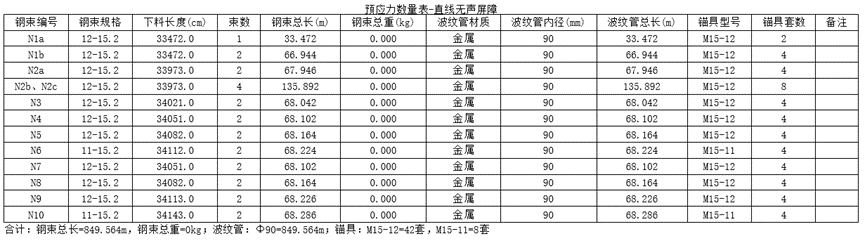

预应力数量表
混凝土数量表

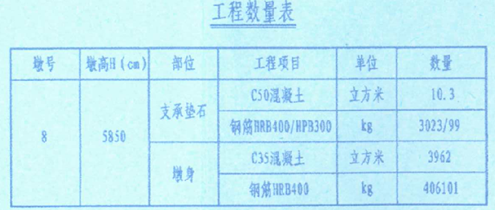

“混凝土材料表”用于录入构件混凝土工程量信息，一般在设计中均会提供，如下图所示，为某构件混凝土设计量。
混凝土/钢筋工程量
点击“混凝土数量表”，在弹出的对话框中输入构件相关的混凝土工程量，可录入多个混凝土工程量并添加备注，完成后点击“确定”，放到图形页面上，完成操作。

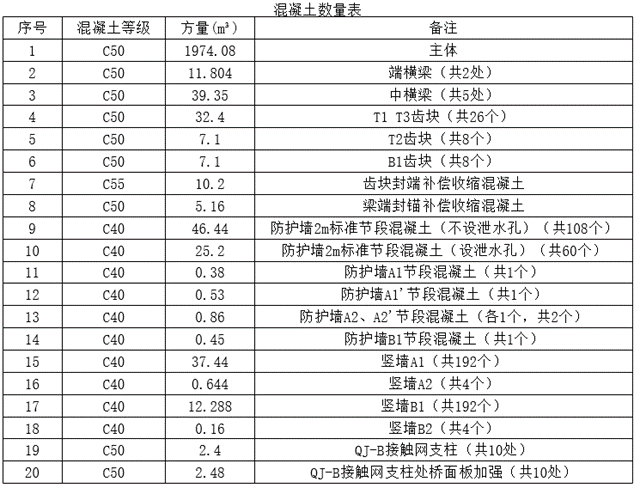

混凝土数量表
“混凝土数量表”未提供OCR识别功能，需手动录入相关工程量信息。
提示
在完成铁路/公路桥梁三维建模后，混凝土工程量已依据模型体积完成统计，这里录入工程量原因有如下两点：
- 录入设计工程量，可通过与模型体积进行对比来相互校核；
- 除主体工程量外，还有其它混凝土工程量需要统计。
通用材料表

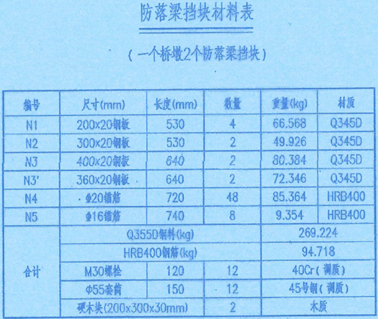

通用材料表用于录入设计资料中除钢筋、钢束及混凝土外的其它工程量，如下图所示，为设计资料中某构件的通用材料工程量。

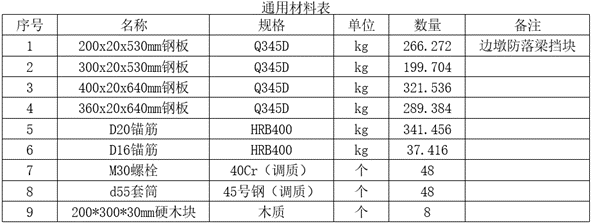

通用材料表
操作如下：点击“通用材料表”，在弹出的对话框中输入构件相关的混凝土工程量，可录入多个混凝土工程量并添加备注，完成后点击“确定”，放到图形页面上，完成操作，如下图所示。
通用材料表
工程数量表汇总、量差分析
- 并集数量表
选中1个及以上的表格，点击“并集数量表”，放到图形页面上，完成操作，此时的到的数量表（无论何种类型的）是所选中表格相加得到。

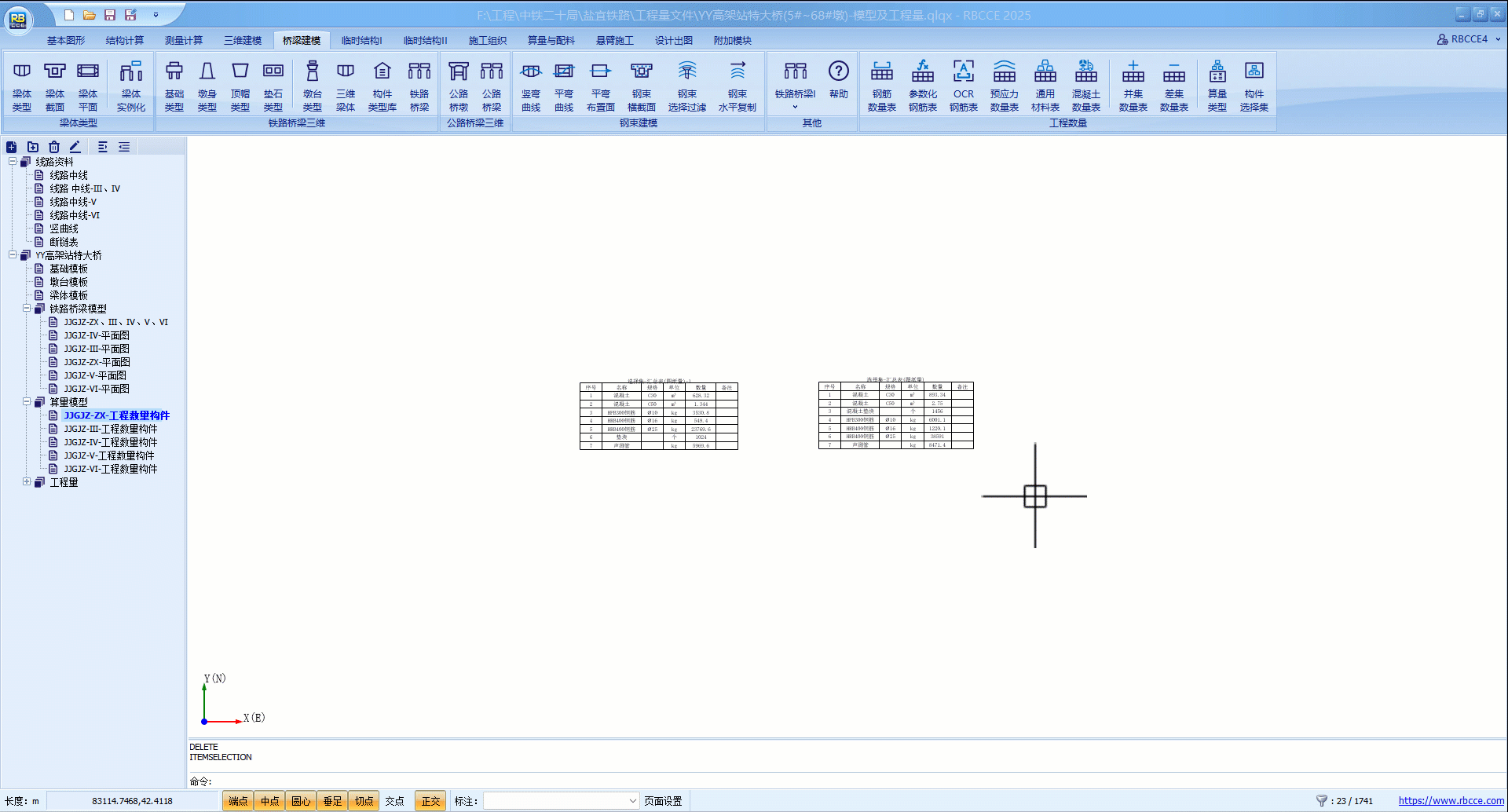

并集数量表
- 差集数量表
点击“并集数量表”，首选选中1个及以上的被减表格，选中后点击鼠标右键确认，完成后选中1个及以上的需要被减去的表格，完成后点击鼠标右键确认，将结果放到图形页面上，完成操作，此时的到的数量表（无论何种类型的）是所选中表格相减得到。

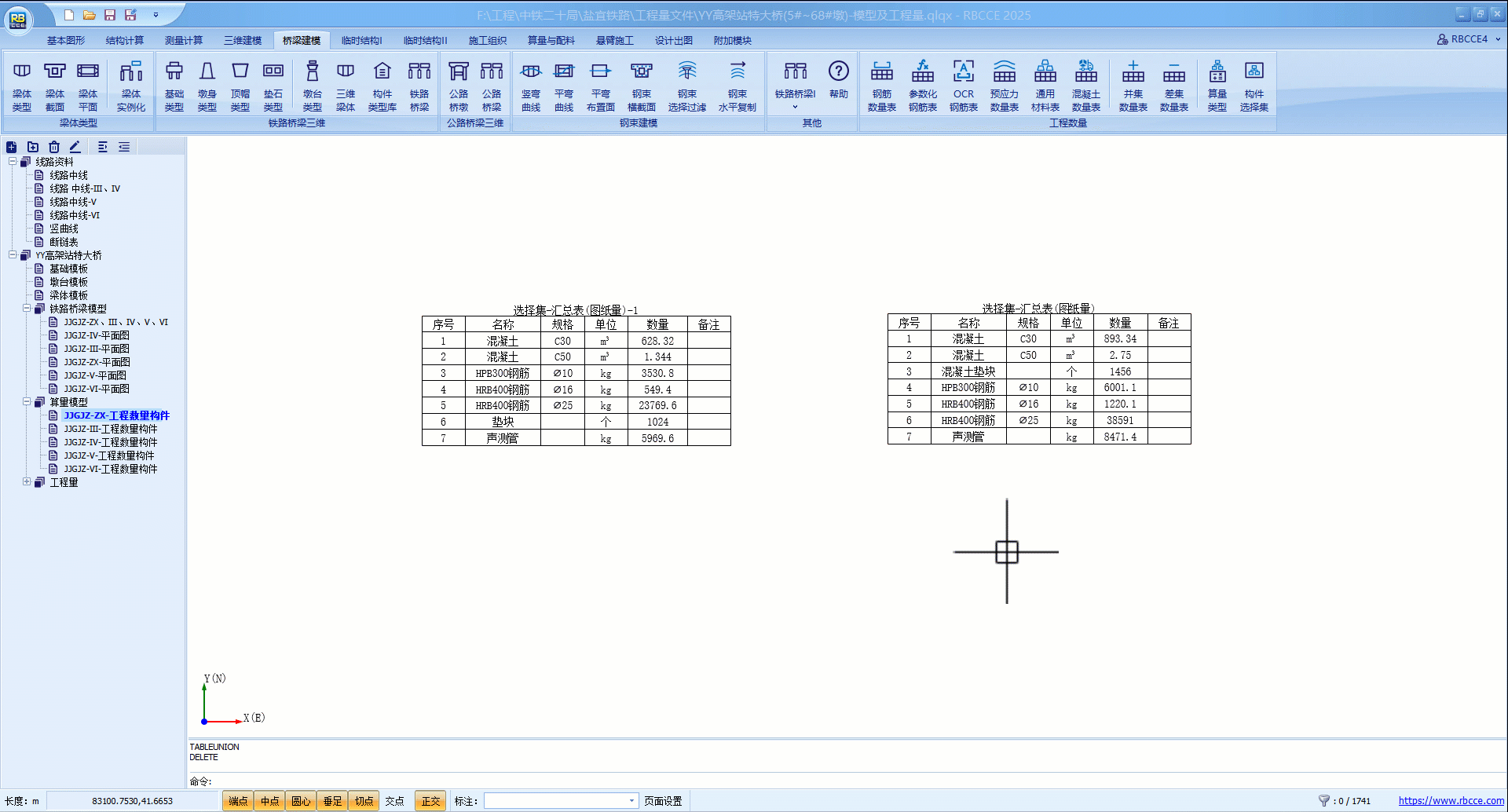

差集数量表
算量类型
算量类型是将录入完成的各类表格进行导入汇总，形成算量模型，并挂接到对应的构件上，从而完成算量工作。
算量类型需要依附于图形对象，以矩形为例，利用“基本图形”页面功能绘制矩形，选中矩形，点击“算量类型”按钮，弹出对话框，完成后点击“确定”，完成操作，此时矩形已转化为“算量类型”，如图所示。
算量类型

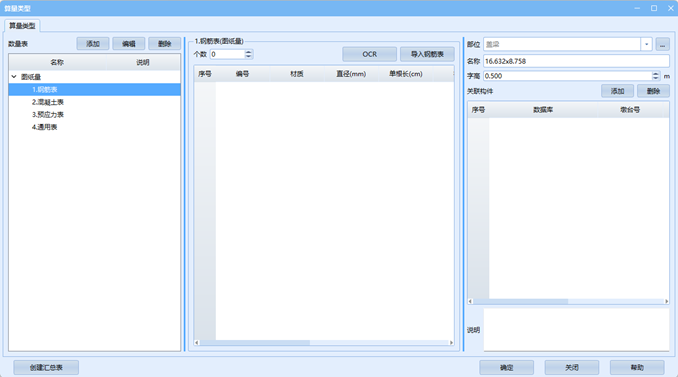

再次激活“算量类型”，其页面如下图所示。
算量类型对话框
其中左侧为表格目录，默认创建的“算量类型”有“钢筋表”、“混凝土表”、“预应力表”及“通用表”，可添加表格或对现有表格进行编辑。
提示
- 对表格编辑时仅能编辑“说明”一项，其余不可编辑。
中间为各表格具体内容，利用“钢筋数量表”、“混凝土表”等功能完成表格录入后，在这里可导入相应表格，并查看、编辑当前算量模型中每一项表格的具体内容，如修改、检核等。
相关操作如下。

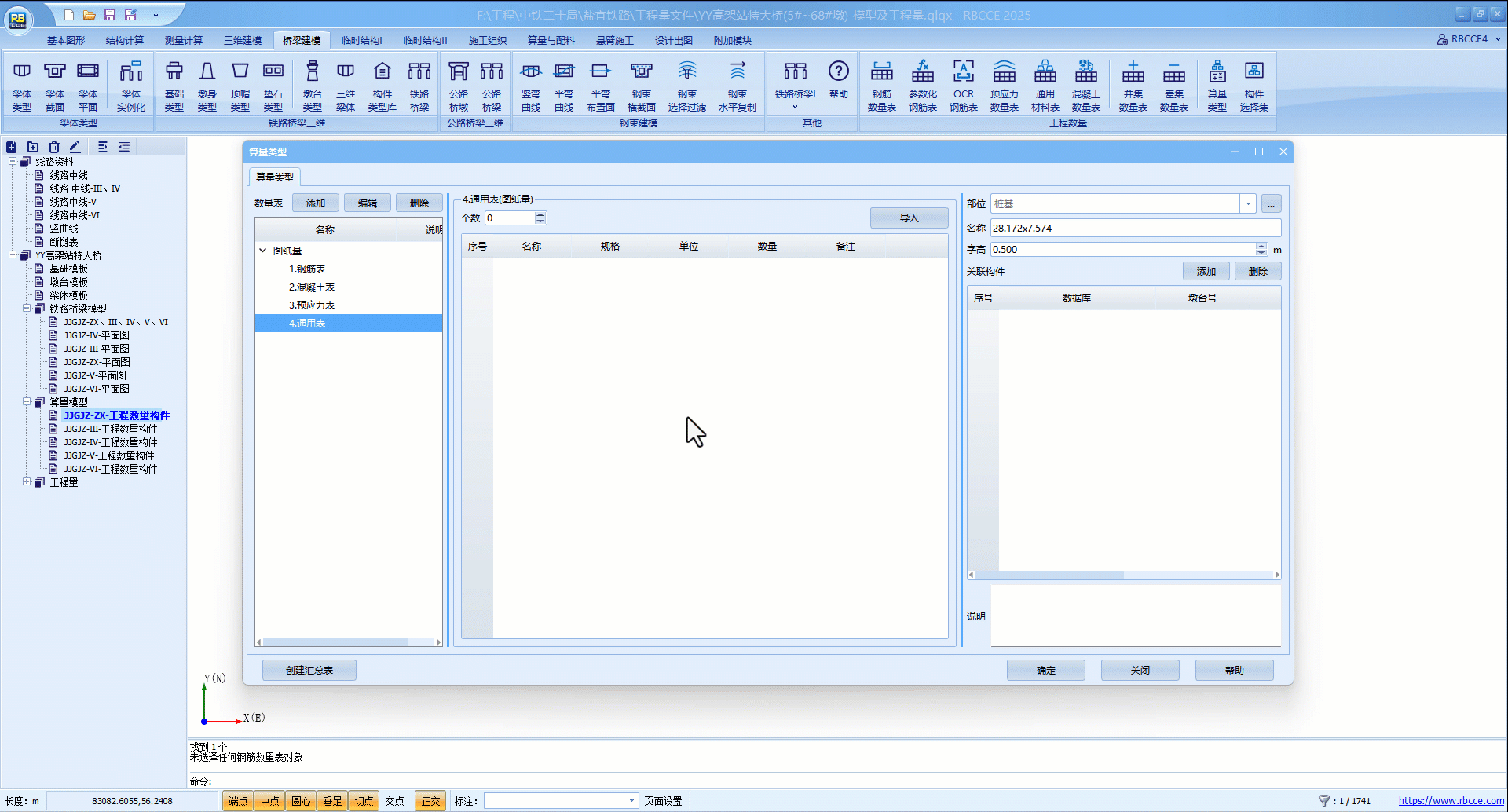

添加、编辑、导入表格
提示
- 如果当前表格已有内容，则导入的表格会覆盖掉当前表格，如需追加操作，需要自行复制并进行粘贴。
右侧为“算量类型”的“部位”、“名称”、“关联构件”以及“说明”几项，说明如下：
部位：当前“算量类型”的所需挂接构件的部位，不同部位的“算量类型”无法进行挂接，因此需要为“算量类型”选择正确的部位。
名称：当前“算量类型”的名称，在进行“算量类型”创建时，可能会存在“算量类型”较多的情况，这时需要为每个“算量类型”进行命名，确保每个“算量模型”名称清晰明了，方便后续查找与检核。
关联构件：当前“算量类型”所关联的构件，完成所有“算量类型”与构件关联挂接后，即可完成工程量的计算。
说明：当前“算量类型”的标注，用于对当前“算量类型”进行解释，无实际作用，仅用于说明。
部位、名称修改与构件关联相关操作如下。

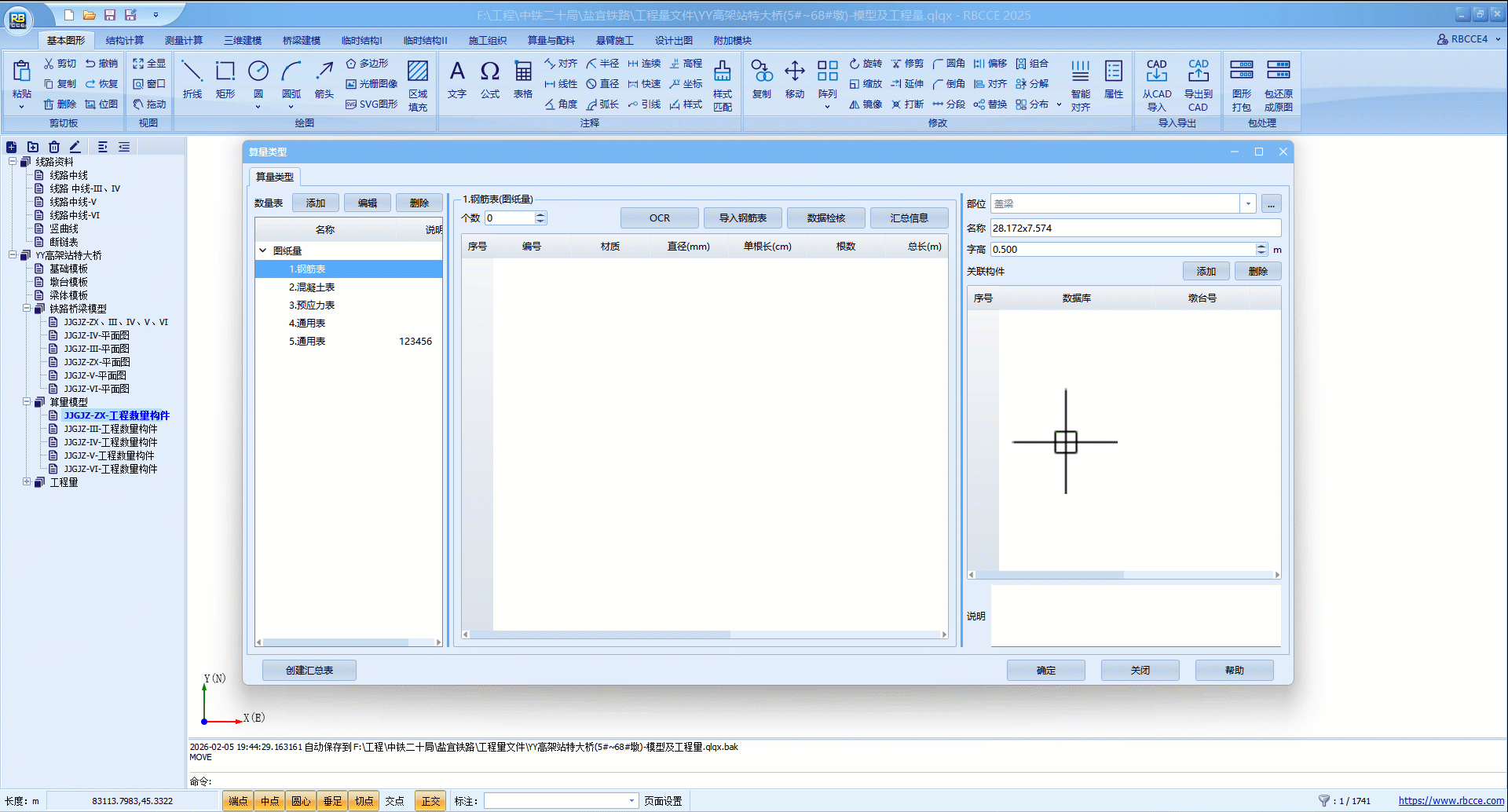

部位、名称修改，构件关联
构件选择集
构件选择集用于在完成“算量模型”挂接完成，并生成工程量构件对象后进行统计与筛选； “构件选择集”有两种添加“构件工程量对象”操作方式，下面分别介绍
通过构件选择集进行筛选
通过构件选择集可直接对工程量进行多层次筛选，如下图所示。

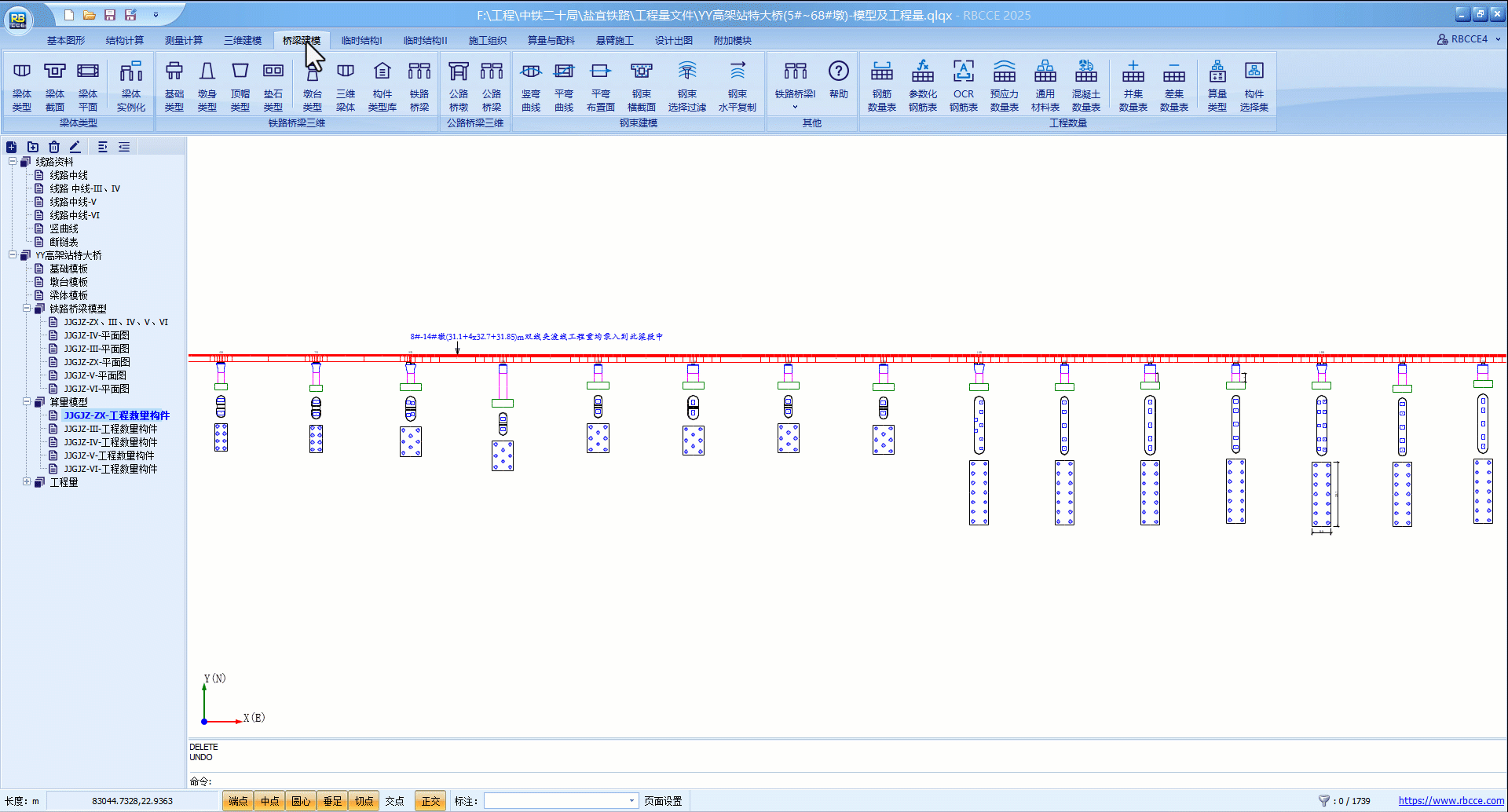

通过构件选择集筛选
也可直接选中所需统计的工程算量类型构件，利用“构件选择集”直接进行统计，如下图所示。

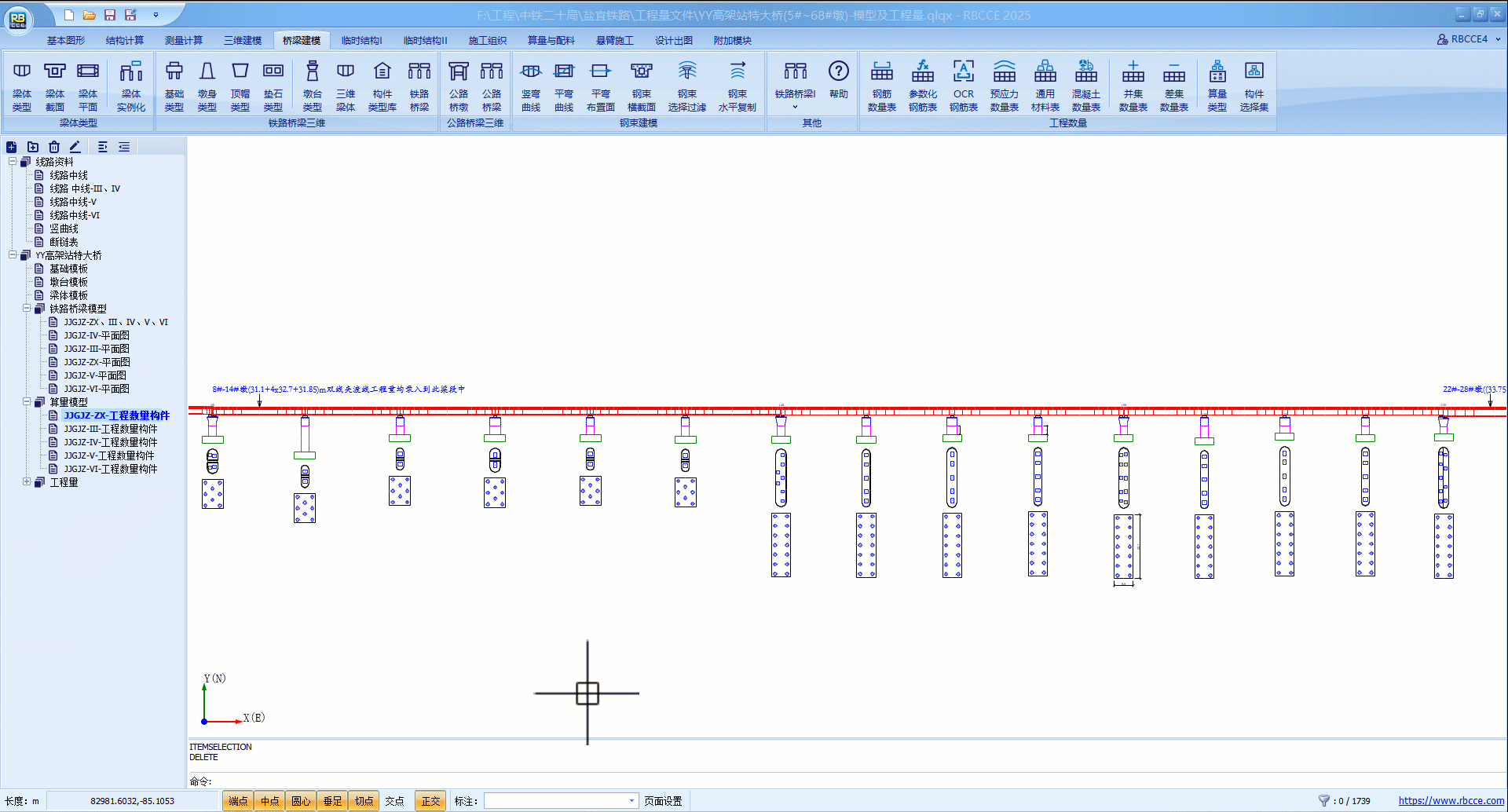

通过选中筛选
工程量构件对象

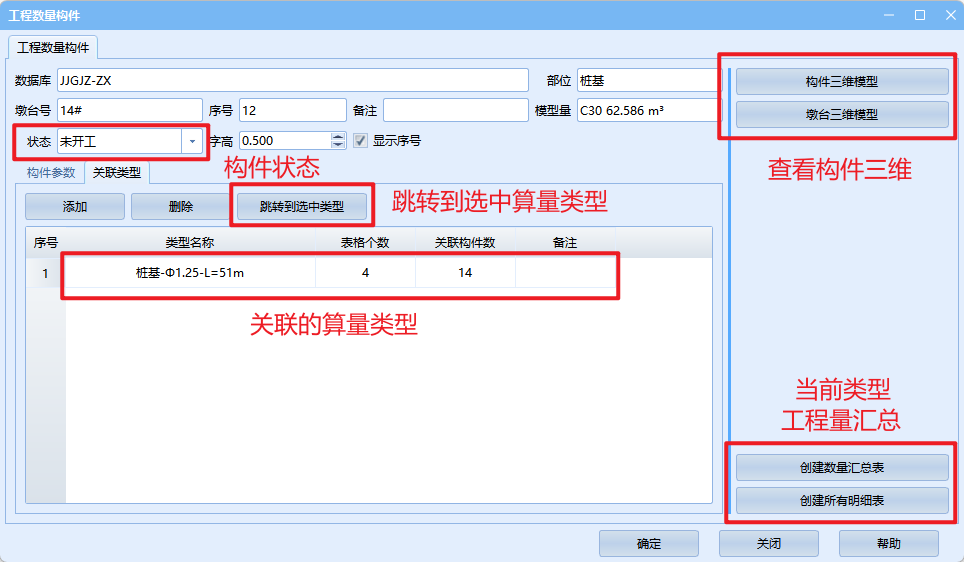

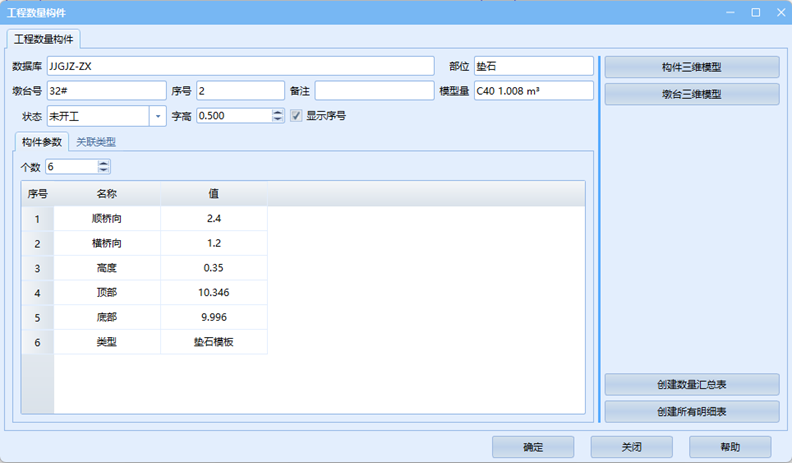

在基础资料中，介绍了工程量构件对象如何进行创建，这里介绍“工程量构件对象”相关功能，完成算量类型关联后，激活任意“工程量构件对象”，对话框如下图所示。
工程量构件对象对话框
大部分数据均为该“工程量构件对象”的基本属性，右上角可查看该构件的三维模型；右下角可将关联工程量的明细量以及汇总量创建到图形页面上。
“状态”一栏可设置当前构件的施工状态，并且可参与后续的筛选工作。
在“关联类型”页面上，可看到当前“工程量构件对象”所关联的“算量类型”及相关信息，可选中“算量类型”进行跳转。
功能位置
工程量数据库

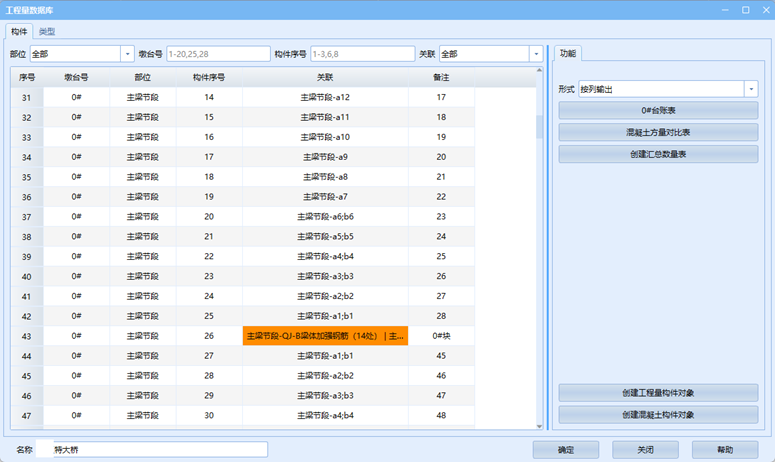

完成“算量类型”挂接后，可在“工程量数据库”中查看整体关联情况；激活工程量数据库，如下图所示。
工程量数据库
在“构件”一页，可查看各构件关联情况，还可生成“0#台账”、“混凝土方量对比表”以及生成汇总数量表；在“类型”一页，可查看所有已关联的“算量类型”及关联的构件数量，可通过筛选快速查找对应“算量类型”。
提示
- 如果同一构件关联了多个“算量类型”，则该位置会变为橙色，该方法可作为关联校核之一。
- 在“工程量数据库”中无法修改已关联“算量类型”，需要在算量类型或工程量构件对象中修改。
- 在“类型”一页中删除对应的算量类型，被删掉的算量类型会取消关联，并同步至“工程量构件对象”与“算量类型”中。
工程算量流程
了解软件关于“工程数量”的相关功能及操作后，这里对算量流程以及相关事宜进行介绍。
算量步骤
- 基础数据准备：完成“铁路桥梁三维”或“公路桥梁三维”的创建，并以此完成“工程量数据库”与“工程量构件对象”的创建。
- 构件分类：在进行工程量录入之前，需要对构件进行分类：软件提供了构件分类功能，依据分类结果将工程量进行录入即可，如默认分类与实际情况不符则自行分类即可。
- 工程量录入：以某构件为例，采用合适的办法依次创建“钢筋数量表”、“预应力数量表”、“混凝土数量表”以及“通用材料表”，不存在的工程量不进行录入，存在多个工程量表则分别录入（如主梁节段）。
- 创建“算量类型”，导入表格：利用基本图形创建“算量类型”，选择正确部位并进行命名，完成后导入步骤3中创建的各个工程量表格。
- 关联构件：在“算量类型”中选择需要挂接的构件并添加到算量模型中。
- 重复3-5操作，完成所有构件关联操作。
- 筛选、查询与统计：在“工程量构件对象”页面，利用“构件选择集”功能对工程量进行筛选、查询与统计，并与设计总量进行检核，避免出现错误。
相关事宜
算量流程中操作步骤为一般性操作步骤，其中对于某些部位工程量的挂接，以铁路桥梁为例，尤其是上部结构，由于上部结构部分工程量无法进行分类，如声屏障、接触网支柱等相关工程量，该类工程量与类型无关，而是与里程相关，所以对于该类构件，分类难度较大，下面介绍一种工程量挂接思路。

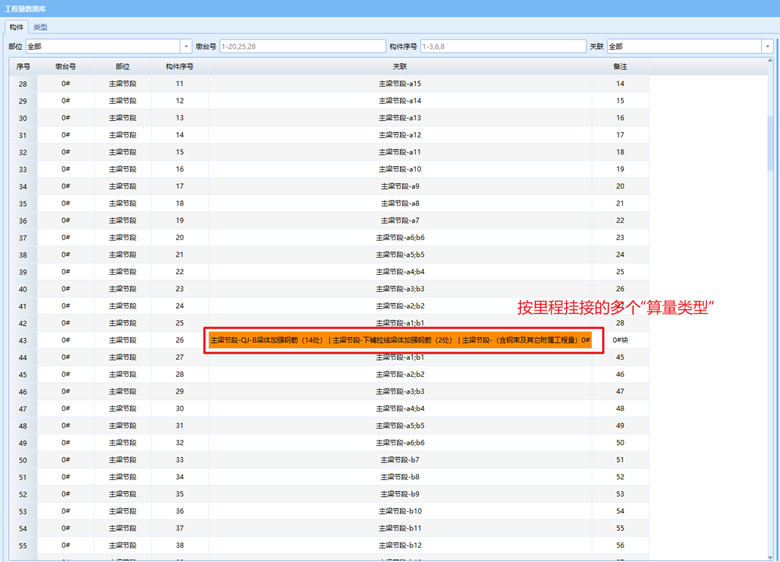

在工程量数据库一节中，我们了解到同一个构件是可以挂接多个算量类型，这里可以将上部结构涉及到与里程相关的工程量单独创建一个或多个“算量类型”，并将与里程相关的工程量录入其中，在进行挂接时，依据桥墩所属的里程来进行挂接，从而实现该类工程量的计算，在“工程量数据库”中的效果为：同一构件挂接了多个“算量类型”，如下图所示。
按里程挂接的多个算量类型
上述方法仅作为参考，可类比到其它相似材料的工程数量，能够有效减少分类的工作量。
