公路桥梁三维

公路桥梁的创建布置，需要对应的定位信息和模型信息，即公路桥梁各构件的位置与尺寸。

定位信息

定位信息包括线路信息和布置信息。

线路信息

参考铁路桥梁定位信息

布置信息

布置信息包括中心里程、横轴偏角、距中线水平距离、设计高程点距离中线距离、盖梁顶距纵断面高差情况。

中心里程：用于确定桥墩在线路上的具体位置。
纵轴方向：为该里程位置的线路切线方向，默认与横轴为垂直关系，如果横轴与纵轴不垂直，可以通过横轴偏角进行设置。

横轴偏角需要修改的情况（120度）

距中线水平距离：用于确定桥墩在某里程位置与线路的相对位置关系。公路桥墩分为单幅和双幅情况，对于双幅情况而言，右幅为盖梁左侧与线路中线的距离，左幅为盖梁右侧与线路中线的距离；对于单幅情况来说，线路中线位于桥墩中间，设计资料会提供距离左右任意一侧或两侧的距离。

距中线水平距离（左为双幅，右为单幅）

设计高程点距中线距离、盖梁顶距纵断面高差：用于确定公路桥梁的高程传递情况，单幅情况下设计高程点与中线距离一般为0。

设计高程点距中线、盖梁顶（左为单幅，右为双幅）

高程传递如下：

通过中心里程与纵断面得到设计高程值。
通过涉及高程值与距盖梁顶高差得到设计高程点所在竖向位置盖梁顶高程。
依据设计提供的盖梁长度与坡度计算可得盖梁任意位置高程，并与设计资料对比。
通过设计提供的各构件尺寸进行高程传递，并与设计资料进行对比。

模型信息

模型信息包括尺寸信息与材料信息，均在设计资料中体现。

尺寸信息

材料信息

功能模块

准备工作

相关工作及涉及到的其它功能模块：

线路创建：地理位置、断链表、纵断面、线路中线

公路桥墩

在桥梁建模一栏中，点击公路桥墩按钮。

公路桥墩

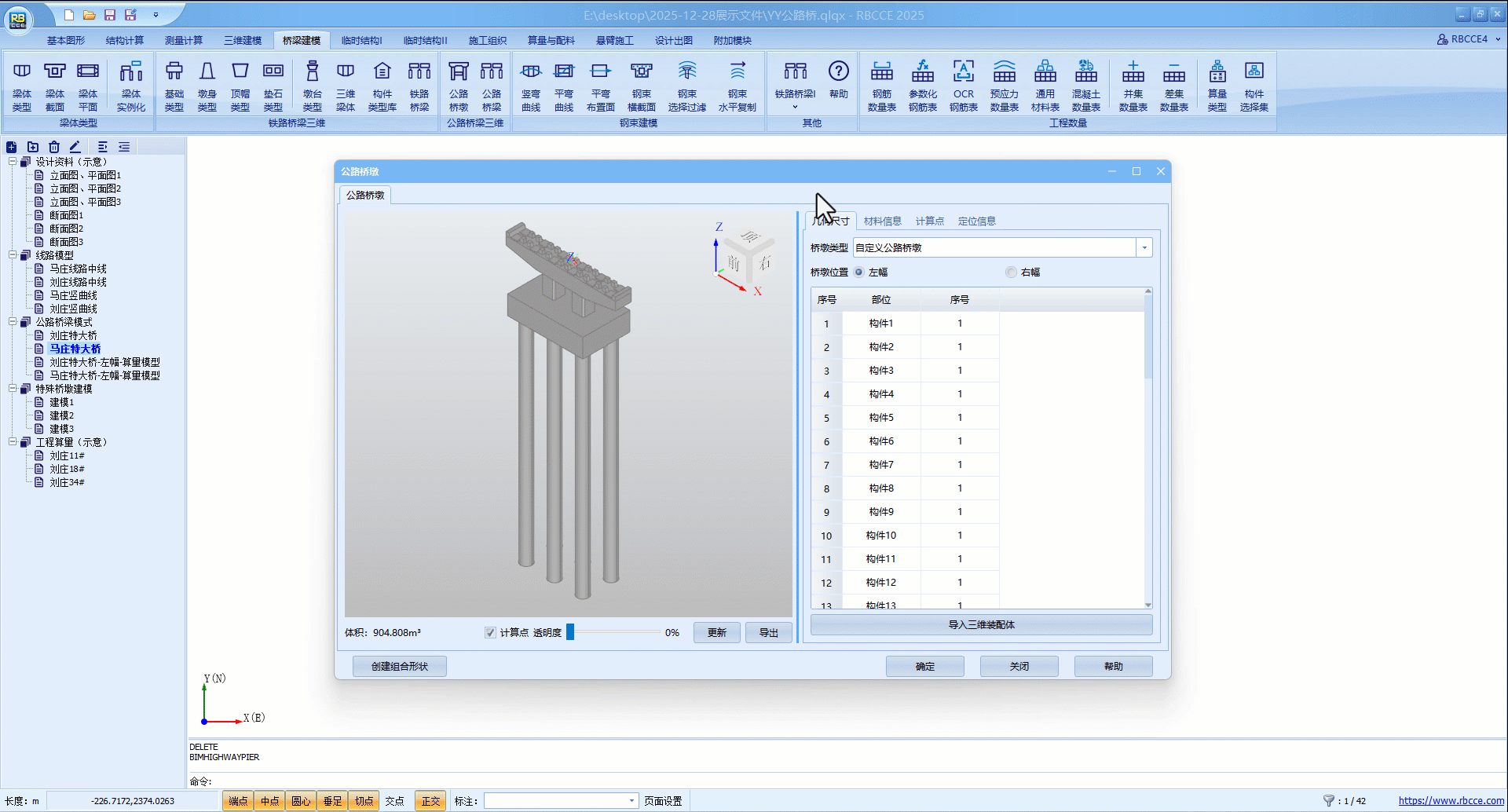

选择合适的桥墩类型及桥墩，点击查看参数说明，依照参数说明依次录入基本、系梁及垫石参数。

参数输入

提示

部分参数左右不一致时，如左右挡块宽不一样，或各垫石尺寸不一致，可通过输入逗号分割来达到所需效果。

几何尺寸修改完成后，依次修改材料信息及定位信息。

材料信息
定位信息

提示

对于单幅桥墩来说，可任意指定左幅或右幅，在距中线水平距离一栏中输入相应的负数即可。

完成后点击更新按钮可预览效果。点击确定按钮，放到图形页面任意位置，完成操作。

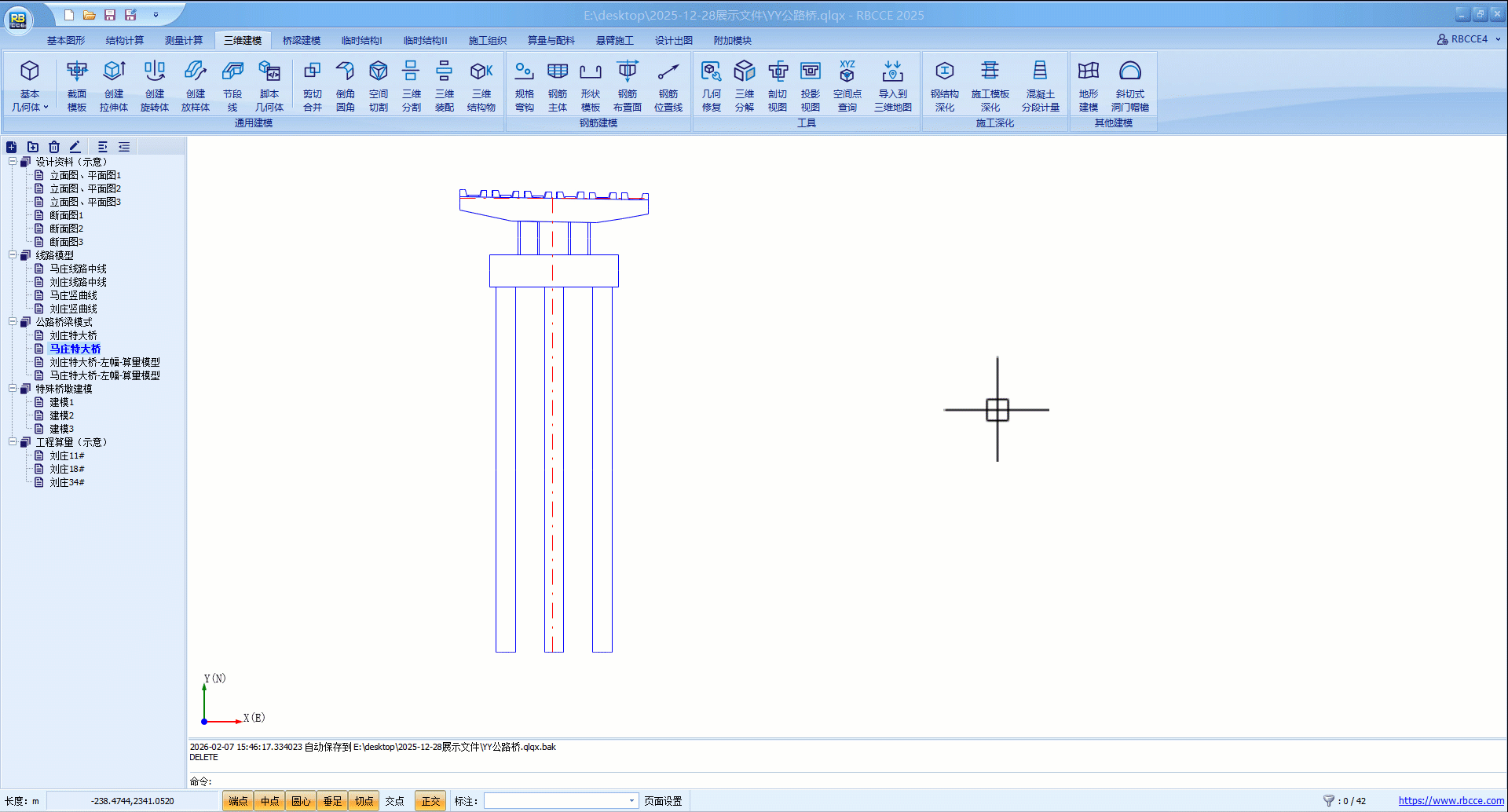

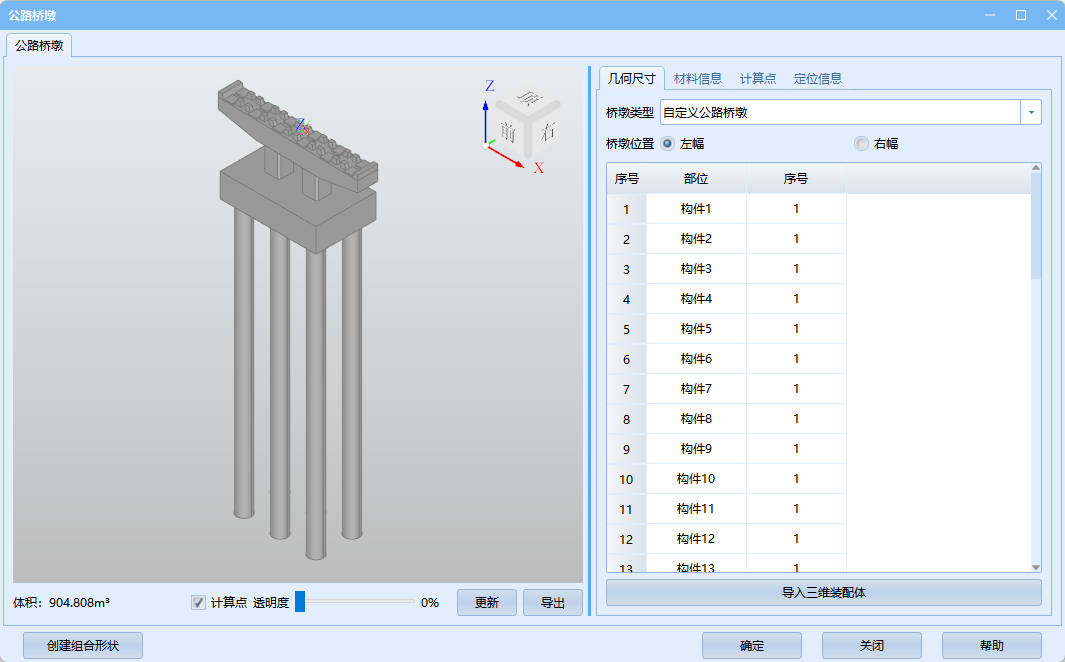

公路桥墩

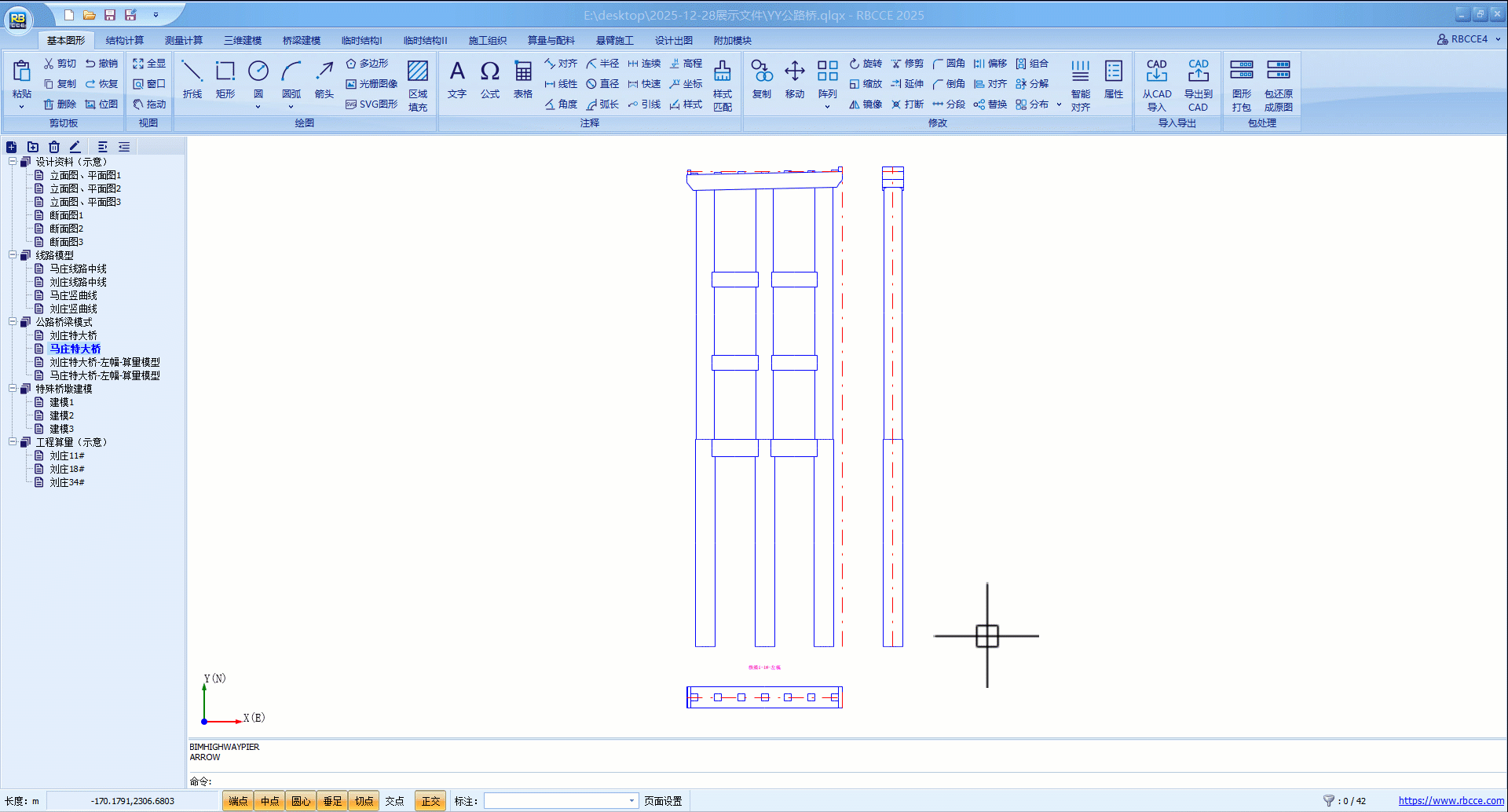

也可激活创建测量计算对象进行坐标计算。

创建测量计算对象

公路桥梁

公路桥梁为公路桥墩的集合体。

在桥梁建模一栏中，点击公路桥梁按钮，也可选中创建完成的公路桥墩，点击公路桥梁按钮。

公路桥梁对话框（未选中对象）
公路桥梁对话框（选中对象）

提示

当选中的桥墩左右幅不一致时，以第一个桥墩为基准，且只提取该幅桥墩。

修改桥梁名称与桥梁位置，单幅任意指定，后续通过距中线距离调整，点击下部结构，进入下部结构一栏。

下部结构

提示

这里对相关功能进行说明。

添加：添加一个桥墩。
删除：删除一个桥墩。可利用shift键批量删除。
编辑：对选中桥墩进行编辑。
导入：导入Excel表格。
导出：导出Excel表格。
创建墩台对象：将当前公路桥梁中的桥墩创建到图形页面中。
提取墩台对象：提前当前页面所有对象至公路桥梁中。
创建测量计算对象：创建当前公路桥梁中所有桥墩的测量对象。
提取测量计算对象：定义测量对象新的计算点后，将其提取到公路桥梁中保存。

通常采用Excel表格的形式可以达到快速创建的效果，这里导出Excel模板填写数据。

部分Excel表格模板

提示

由于不同类型的公路桥墩所需的参数不同，这里可先添加三种不同类型的桥墩后导出模板，可以省去许多工作。
通过导出的模板能够了解部分参数的录入格式。

导出模板后，依照标题栏输入相关参数，不存在某项参数空白即可。部分参数录入规则如下：

左顶高程：校核参数，输入设计资料提供的高程即可，无论是左幅或者右幅均为左顶高程，通过计算得到的高程与设计资料做对比，查看设计是否正确，或者参数录入是否正确。
混凝土标号：为各构件定义混凝土标号，依照格式输入：如盖梁:C40，中间用分号隔开；对于系梁来说，由于同一个桥墩系梁可能存在多个标号，需要加以区分。以C30系梁为例：C30系梁:C30。
系梁与垫石：同一行不同参数使用分号隔开，不同行使用符号 | 隔开，在Excel表中，系梁的高程应输入设计资料提供的高程而非相对位置。

输入完成后，保存信息，在铁路桥梁中点击导入，选择Excel表格，导入时会核算高程是否正确。确定后放到页面任意位置，完成操作。

公路桥梁
