案例七：双偏心桥台坐标计算

铁路曲线桥梁的桥台，存在台前、台尾双偏心的情况，本案例介绍RBCCE软件关于双偏心桥台桥涵结构物模型的创建及应用方法。图1为桥梁布置图，立面图中标示了台前、台尾里程，平面图中标示了桥台平面的结构尺寸及线间距值。图2为曲线布置图，图中给出了台前台尾的偏心距值，其中台前偏心距为1cm,台尾偏心距为 4cm。图3为桥台构造图，图中标示了桥台的平面尺寸。表1为平曲线要素表。要求如下：

提示

1. 交点法创建线路左线中线模型。
2. 创建桥台顶帽的双偏心桥涵平面结构物模型，计算特征点位坐标并计算机模拟放样。

图1 桥梁布置图（单位：cm）

图2 曲线布置图（单位：cm）

图3 桥台构造图

表1 左线平曲线要素表

（1）首先在AutoCAD中根据设计尺寸数据绘制几何图形（一次承台、二次承台轮廓、垫石轮廓、桥台空心部分的轮廓）

图4 桥台平面轮廓

（2）尺寸检查，比例修改，组合之后强制转化为桥涵结构物；

图5 桥台桥涵平面结构物转化

（3）基点定义的位置修改 通过构造辅助线定出基点位置，指示线标示，使用基准点定义的方法调整基点。

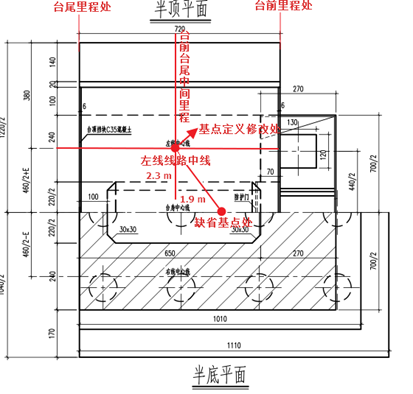

图6 基点定义修改示意图

图7 基点调整

（4）指示线标示特征点位 指示线标示一级承台、二级承台、桥台空心内墙及垫石轮廓点位并进行计算点定义。

图8 属性修改、特征点定义

（5）录入台前、台尾里程及台前、台尾偏心值 双击桥涵结构物对象，弹出对话框，在坐标计算页面，第一点桩号录入台尾里程、第一点偏心录入台尾偏心；第二点桩号录入台前里程，第二点偏心录入台前偏心；复选框选中“双偏心结构”、“偏心方向为曲线外侧”，单选框选择“基点居中”；

图9 坐标计算页面

（6）计算点位坐标输出及计算机模拟放样 单击“当前页面创建坐标表”命令，在页面内合适位置单击生成特征点坐标表格，见图10，计算机模拟放样成果见图11。

图10 坐标计算成果

图11 计算机模拟放样成果
