案例六：连续梁边墩垫石坐标计算

图1为位于某铁路桥梁曲线段上，梁缝里程为K3+148.932的89号墩顶帽平面设计图，表1为某铁路桥梁曲线要素表，JD4的ZH点桩号K2+546.799，图2为89号墩立面布置细节图。该桥墩小里程支承简支梁，大里程支承连续梁，存在纵向偏心0.2m，曲线偏心0.112m。要求如下：

提示

1. 交点法创建线路中线模型
2. 创建89号墩顶帽的桥涵结构物平面模型，计算垫石轮廓点点位坐标并计算机模拟放样。

     

图1 公铁两用门式桥墩三维效果图     图2 公铁两用门式桥墩现场施工图

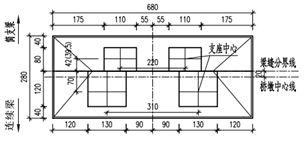

图3 89号墩平面图

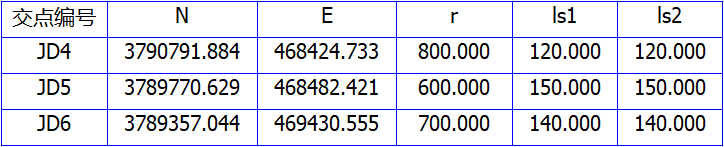

表1 平曲线要素表

该桥墩存在以下特点： 存在纵向偏心，即梁缝分界里程线与墩横向中心线不重合 按照铁路桥梁平分中矢法布置原则，简支梁侧垫石需要考虑偏心距E值， 而连续梁采用曲桥曲做的布置方式，垫石不考虑偏心距E值。 本案例采用强制转化法建立垫石的桥涵结构物平面模型，计算垫石轮廓点坐标。绘制几何图形时，应该将纵向偏心和简支梁侧的垫石偏心距进行预处理。具体建模步骤如下：

• 交点法创建线路中线模型，并判断89号墩位于右偏曲线上，见图4。
• 在RBCCE中直接绘制垫石的几何图形并组合，见图5。图中对简支梁侧垫石的偏心距进行了预处理，即:简支梁侧垫石中心在连续梁侧垫石中心右侧0.112m处。
• 绘制指示线，标示梁缝里程线与墩的纵向中轴线的交点，见图6；选中几何图块强制转化法创建桥涵结构物平面模型，修改结构物名称并调整基点，见图7。
• 指示线标示计算点并录入梁缝分界里程，偏心距录入0，页面内创建坐标表，见图8。
• 计算机模拟放样到线路中线上，偏心距处理的正确性，见图9。

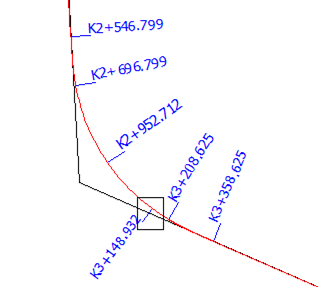

图4 线路中线模型

图5 绘制垫石轮廓几何图形

图6 绘制指示线

图7 桥涵结构物平面模型

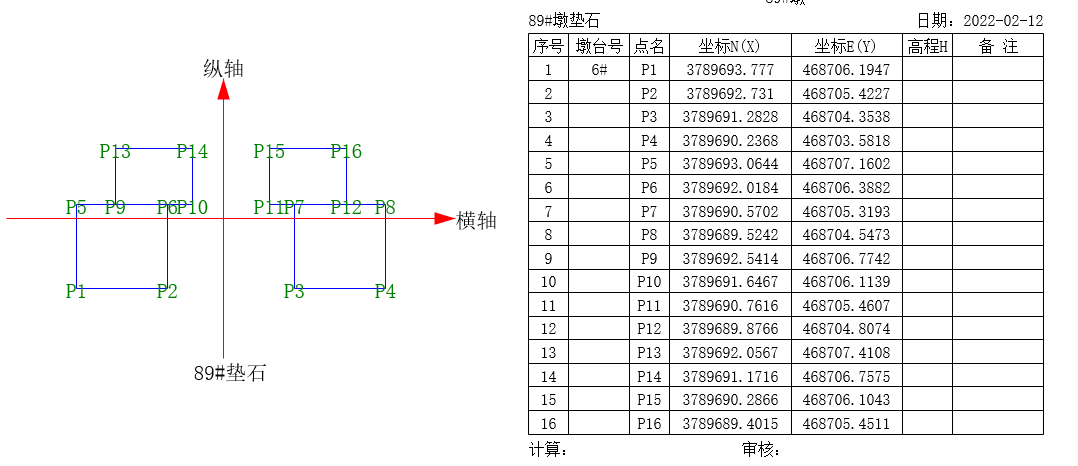

图8 桥涵结构物坐标表

图9 计算机模拟放样
